Trong hệ thống phân loại Pass Box, Dynamic Pass Box bao gồm 2 loại chính: Pass Box dòng chảy tầng và Pass Box Air Shower. Trong bài viết này, chúng ta sẽ tập trung khám phá về Pass Box dòng chảy tầng và các yêu cầu quan trọng của nó.

Xem thêm:

Chi tiết về thông số kỹ thuật của Pass Box

Làm sao để sử dụng Pass box đúng chuẩn

Thế nào là Pass Box dòng chảy tầng?

Pass Box dòng chảy tầng là một thành phần của hệ thống Dynamic Pass Box. Được trang bị Hepa Filter và hệ thống lọc, Pass Box này tạo ra dòng chảy tầng để sản xuất không khí sạch, có tác dụng làm sạch các vật phẩm trước khi chúng được mang vào phòng sạch.

Các yêu cầu cơ bản về Pass box dòng chảy tầng

  1. Độ sạch: Pass Box dòng chảy tầng phải đáp ứng yêu cầu cấp sạch loại B.
  2. Thiết kế dòng chảy tầng: Pass Box được thiết kế để tạo ra dòng chảy tầng cho không khí, di chuyển từ trên xuống và sau đó được phân phối và hút lại từ phía dưới.
  3. Bộ lọc: Sử dụng lọc thô loại G4, và bộ lọc hiệu suất cao phải là H13 hoặc H14.
  4. Tốc độ gió: Sau khi qua bộ lọc hiệu suất cao, tốc độ gió đầu ra được kiểm soát trong khoảng 0,38-0,57m/s (kiểm nghiệm ở 150mm dưới tấm lưu lượng gió đầu ra hiệu suất cao).
  5. Đồng hồ chênh áp: Hiển thị chênh lệch áp suất của bộ lọc (phạm vi hiệu suất cao 0-500Pa / hiệu quả trung bình 0-250Pa), độ chính xác ± 5Pa.
  6. Chức năng điều khiển: Nút bật/tắt quạt, trang bị khóa liên động cửa điện tử. Điều khiển đèn UV, có công tắc riêng, đèn UV chỉ bật khi cả hai cửa đều đóng. Cần có công tắc riêng biệt cho đèn LED chiếu sáng.
  7. Hepa Filter: Bộ lọc hiệu suất cao có thể tháo rời và lắp đặt riêng biệt với thân hộp phía trên, thuận tiện cho việc bảo trì và thay thế.
  8. Cổng kiểm tra: Thiết lập cổng kiểm tra ở phía dưới Pass Box để kiểm tra và bảo trì quạt.
  9. Tiếng ồn: Đảm bảo tiếng ồn khi Pass Box hoạt động bình thường không vượt quá 65dB.
  10. Tấm tản khí: Sử dụng tấm thép không gỉ (Inox 304).

Xem thêm: Những kiến thức cần biết về Dynamic Pass Box

Pass Box dòng chảy tầng có yêu cầu về vật liệu như thế nào ?

  • Bề mặt trong và ngoài của Pass Box dòng chảy tầng được làm từ Inox 304, với độ dày tấm ≥1,5mm và bề mặt được đánh bóng.
  • Khung của Pass Box dòng chảy tầng được làm từ thép không gỉ 304, độ dày ≥1,2mm, và bề mặt được đánh bóng.
  • Cửa sổ của Pass Box được sản xuất từ kính cường lực, trong suốt để có thể quan sát bên trong, độ dày của kính cường lực phải đạt ≥8mm.
  • Các góc bo của Pass Box được làm từ thép không gỉ 304, độ dày ≥1,2mm.
  • Khung của bộ lọc hiệu suất cao được chế tạo từ hợp kim nhôm.
  • Tấm tản khí sử dụng chất liệu Inox 304, với độ dày tấm ≥1,0mm và không có gờ.

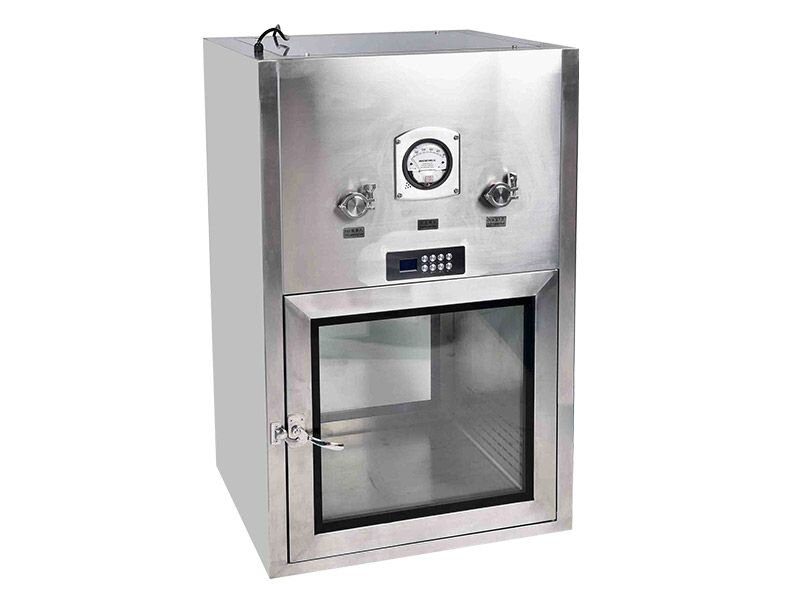

Pass box dòng chảy tầng
Pass box dòng chảy tầng

Yêu cầu về chứng từ cho Pass Box dòng chảy tầng.

  • Tất cả các cảm biến phải được xác nhận bởi một đơn vị xác nhận có đầy đủ năng lực pháp lý và phải cung cấp hồ sơ xác nhận và chứng chỉ năng lực.
  • Sau khi thiết bị được lắp đặt, nhà cung cấp cần thực hiện kiểm tra tại chỗ cho từng Pass Box (bao gồm ít nhất độ sạch, tốc độ gió, áp suất gió, độ rọi, tiếng ồn, và mô hình luồng không khí, v.v.) và cung cấp báo cáo thử nghiệm liên quan.
  • Cung cấp tài liệu xác nhận tuân thủ tiêu chuẩn GMP: Bao gồm tài liệu mô tả chức năng, tài liệu mô tả thiết kế (FS/DS), kế hoạch và báo cáo SAT/IQ/OQ.

Yêu cầu về GMP cho Pass Box dòng chảy tầng

  • Bề mặt của Pass Box phải được bảo đảm nhẵn, không có gờ, không bám bụi, dễ dàng vệ sinh. Tất cả các khe hở cần được phủ kín bằng keo trung tính cấp thực phẩm.
  • Thiết bị cần có không gian phù hợp để tiến hành các công việc bảo trì và bảo dưỡng.
  • Tất cả các loại dây điện phải được bảo vệ bằng cách đi kín bên trong Pass Box, không được để lộ ra bên ngoài.
  • Tất cả các máy đo và dụng cụ kiểm tra cần phải được hiệu chuẩn theo quy định và có khả năng truy xuất nguồn gốc.

Hy vọng rằng thông tin trên sẽ giúp bạn có cái nhìn chi tiết hơn về Pass Box và các loại Pass Box khác.
