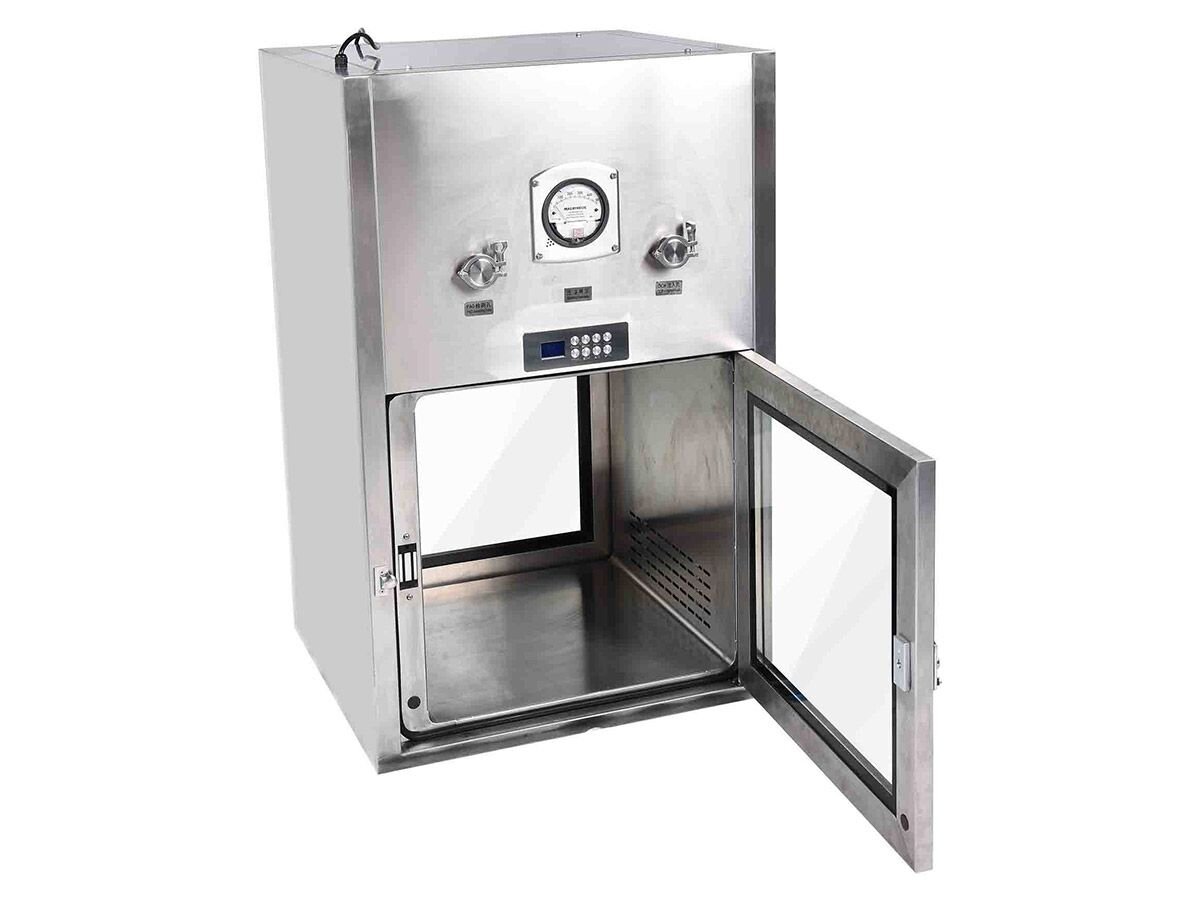

Cấu tạo của Dynamic Pass Box

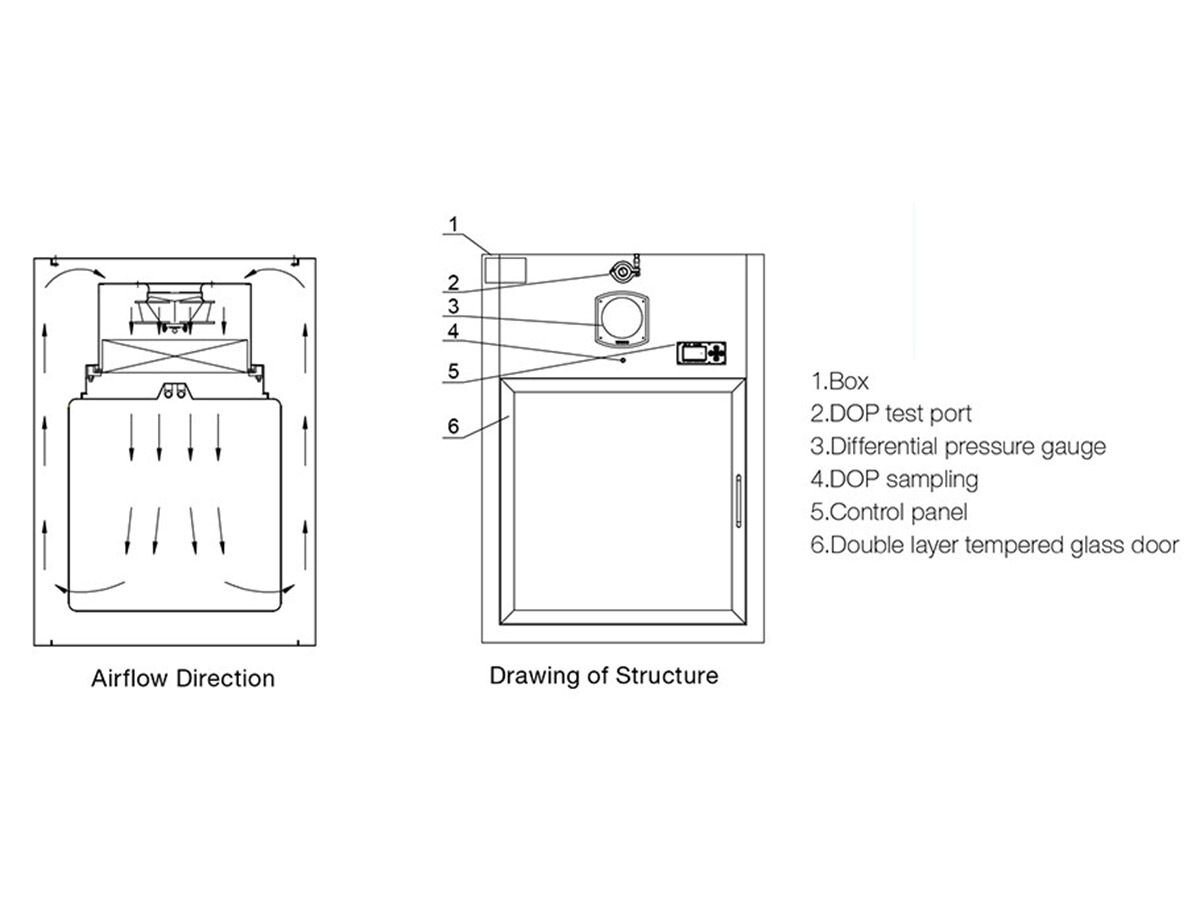

Dynamic Pass Box có cấu tạo gồm 5 bộ phận, chi tiết hình ảnh bên dưới:

Cấu tạo Dynamic Pass Box
Cấu tạo Dynamic Pass Box

Đặc điểm của Dynamic Pass Box

  • Chức năng tự làm sạch: Trong quá trình chuyển đồ, quạt của Dynamic Pass Box sẽ hút không khí từ bên trong qua bộ lọc HEPA ở phía trên, nhằm làm sạch các đồ vật được chuyển bên trong.
  • Dynamic Pass Box sử dụng loại khóa liên động điện tử hoặc cơ học; khi một cửa mở ra, cửa còn lại sẽ tự động khóa lại. Việc mở cửa chỉ đơn giản là bấm nút.
  • Được trang bị đèn UV khử trùng tia cực tím, có khả năng khử trùng các vật dụng mà không cần sử dụng chất khử trùng.

Nguyên lý hoạt động của Dynamic Pass Box

Không khí, sau khi trải qua quá trình lọc thô và được quạt ly tâm với độ ồn thấp, được nén vào hộp áp suất tĩnh và sau đó đi qua bộ lọc HEPA. Sau khi áp suất được cân bằng, không khí chuyển qua khu vực làm việc với tốc độ gió đồng đều, tạo thành một môi trường làm việc với độ sạch cao. Bề mặt trần cũng có thể thay thế bằng vòi phun để tăng tốc độ gió, đáp ứng yêu cầu về việc loại bỏ bụi từ bề mặt.

quá trình lưu thông khí trong Dynamic Pass Box

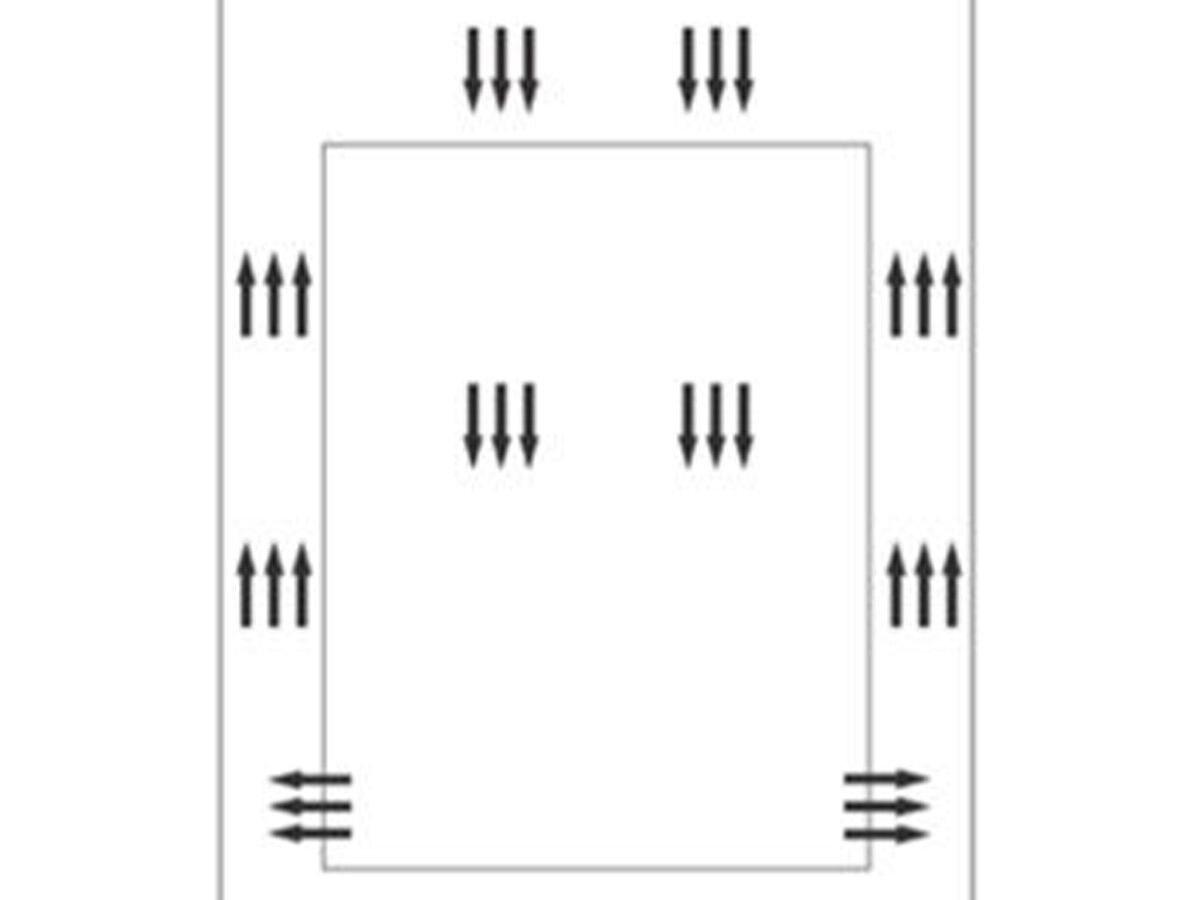

Quá trình lưu thông khí trong Dynamic Pass Box

Các cửa hai bên của Dynamic Pass Box được trang bị thiết bị khóa liên động cơ học hoặc khóa liên động điện tử để đảm bảo không thể mở cả hai cửa cùng một lúc. Điều này đảm bảo rằng giao tiếp giữa khu vực sạch và khu vực không sạch được giữ ổn định và không bị giảm chất lượng.

Xem thêm: Nguyên lý hoạt động của Pass box

Yêu cầu về thiết kế đối với Dynamic Pass Box

  • Yêu cầu về độ sạch trong Dynamic Pass Box: Đạt cấp độ B.
  • Lớp vỏ bên trong và bên ngoài cũng như chu vi bên trong được thiết kế để đảm bảo sự kết nối liền mạch.
  • Thiết kế dòng không khí theo hình thức dòng chảy tầng, nơi không khí chảy xuống thẳng trước khi tạo ra quá trình tuần hoàn cục bộ bên trong Dynamic Pass Box.
  • Bộ lọc: Sử dụng bộ lọc thô loại G4 và bộ lọc HEPA H13 hoặc H14.
  • Tốc độ gió: Qua bộ lọc Hepa Filter, tốc độ gió được duy trì ở mức 0,38-0,57m/s (đo tại tấm lọc Hepa 150mm).
  • Đồng hồ chênh áp cho Pass Box: Hiển thị chênh lệch áp suất của bộ lọc (phạm vi hiệu suất cao 0-500Pa / hiệu suất trung bình 0-250Pa), với độ chính xác ± 5Pa.
  • Hệ thống điều khiển: Bao gồm nút bật/tắt động cơ; Nút mở/đóng cửa khóa liên động điện tử; Công tắc đèn UV, khi cả hai cửa đóng, đèn UV sẽ ở trạng thái bật; Có công tắc riêng biệt cho đèn chiếu sáng.
  • Bộ lọc Hepa (lọc hiệu suất cao) có khả năng tháo rời và lắp đặt độc lập với hộp, giúp thuận tiện cho quá trình bảo trì và thay thế bộ lọc.
  • Một cổng kiểm tra được đặt ở phần dưới của Dynamic Pass Box để tiện lợi trong việc bảo trì quạt.
  • Tiếng ồn: Đảm bảo tiếng ồn thấp đúng theo tiêu chuẩn quy định.
    Tấm khuếch tán không khí từ Hepa Filter: Sử dụng vật liệu Inox 304.

Yêu cầu về lựa chọn vật liệu Dynamic Pass Box

Vật liệu bề mặt Dynamic Pass Box

Bề mặt ngoài và trong của Dynamic Pass Box phải được chế tạo từ tấm Thép không gỉ (inox 304) có độ dày không dưới 1,5mm. Bề mặt cần được đánh bóng, và độ hoàn thiện bề mặt không được ít hơn RA1.2.

Vật liệu khung Dynamic Pass Box

Khung của Dynamic Pass Box được làm từ thép không gỉ 304, có độ dày không ít hơn 1,2mm. Bề mặt của khung cần được đánh bóng và độ hoàn thiện không thấp hơn RA1.2.

Vật liệu kính

Dynamic Pass Box sử dụng kính cường lực có độ dày không ít hơn hoặc bằng 8mm.

Các góc bo

Các góc bo của Dynamic Pass Box sử dụng Thép không gỉ (Inox 304) có độ dày không dưới 1,2mm. Sau khi xử lý đánh bóng, bề mặt cần có độ hoàn thiện không thấp hơn RA1.2.

Khung của Hepa Filter

Khung của bộ lọc hiệu suất cao cần được chế tạo từ hợp kim nhôm để đảm bảo độ cứng và hình dạng của bộ lọc.

Tấm khuếch tán luồng khí

Tấm khuếch tán luồng khí đặt dưới Hepa Filter cần được làm từ inox 304, có độ dày tấm không dưới 1,0mm và không có gờ.

Yêu cầu về chất lượng Dynamic Pass Box

Thẩm định lắp đặt (IQ – Installation Qualification)

Cung cấp chứng cứ bằng văn bản chứng minh rằng việc lắp đặt của các thành phần trong Dynamic Pass Box đã tuân theo đúng các yêu cầu được quy định trong hợp đồng mua thiết bị.

Thẩm định vận hành (OQ – Operational Qualification)

Cung cấp chứng cứ bằng tài liệu chứng minh rằng mọi thành phần trong Dynamic Pass Box đang hoạt động đúng theo tiêu chuẩn quy định và các thông số của quy trình đều nằm trong giới hạn quy định.

Thẩm định hiệu năng (PQ – Performance Qualification)

Cung cấp chứng cứ bằng tài liệu chứng minh rằng cả thành phần và quy trình của Dynamic Pass Box đã được thẩm định để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng trong điều kiện sản xuất thường trong thời gian dài. Thực hiện các thử nghiệm tự làm sạch và khử trùng, sau đó xác định thời gian tương ứng để xác nhận rằng Dynamic Pass Box đáp ứng các yêu cầu của Good Manufacturing Practice (GMP).

Yêu cầu về chất lượng của Dynamic Pass Box
Yêu cầu về chất lượng của Dynamic Pass Box

Bảo trì và bảo dưỡng Dynamic Pass Box

  • Tùy thuộc vào mức độ sạch của môi trường, tần suất thay thế bộ lọc không khí sẽ khác nhau (đối với bộ lọc thô từ 1 đến 6 tháng, đối với bộ lọc hiệu suất cao khoảng từ 6 đến 12 tháng), và quá trình thay thế yêu cầu dừng máy.
  • Thực hiện kiểm tra định kỳ (mỗi hai tháng một lần) sử dụng máy đo tiểu phân để đánh giá độ sạch của khu vực bên trong Dynamic Pass Box sau mỗi quá trình làm sạch. Nếu độ sạch không đáp ứng yêu cầu, cần điều tra nguyên nhân, có thể liên quan đến rò rỉ hoặc hỏng của bộ lọc Hepa, trong trường hợp này, cần thay thế bộ lọc mới.
  • Thực hiện quá trình khử trùng đều đặn (thường là một lần mỗi tuần). Đồng thời, lau sạch bề mặt đèn UV bằng dung dịch như cồn hoặc axeton để duy trì bề mặt sạch sẽ, tránh ảnh hưởng đến hiệu suất khử trùng.
  • Khi thay thế bộ lọc HEPA, hãy lưu ý đến mũi tên trên bộ lọc, chỉ định hướng luồng không khí tầng (tránh lắp đặt ngược chiều).
  • Sau khi thay thế bộ lọc Hepa, sử dụng máy đo tiểu phân để kiểm tra độ kín của khung xung quanh lọc. Điều chỉnh tốc độ quạt để duy trì tốc độ gió trung bình trong khu vực làm việc từ 0,3m/s đến 0,6m/s, sau đó sử dụng máy đo tiểu phân để kiểm tra độ sạch.
  • Trong quá trình bảo trì, cần ngắt nguồn điện và xác nhận rằng nguồn điện đã được ngắt trước khi tiến hành công việc bảo trì.
  • Khi thực hiện bảo trì, không được can thiệp vào bảng mạch bên trong hoặc điều chỉnh độ chênh áp trên Dynamic Pass Box.
  • Đồng hồ chênh áp thường nhạy cảm với nhiệt độ và điện áp lưới, cần sử dụng đúng cách để đảm bảo hiển thị chính xác.
  • Khi độ chênh áp của Dynamic Pass Box không bình thường, đợi quạt dừng hoàn toàn rồi khởi động lại nguồn và kiểm tra tự động. Trong một số trường hợp, quạt có thể tự động trở lại trạng thái bình thường.

Một số chú ý khi thay thế Hepa Filter cho Dynamic Pass Box

  • Trong quá trình thay thế bộ lọc HEPA, đặc biệt quan trọng là chú ý đến việc mở, xử lý, và lắp đặt để đảm bảo không tác động đến hiệu suất của lọc HEPA. Tránh bất kỳ hư hại nào và hạn chế tiếp xúc trực tiếp với giấy lọc để ngăn chặn nguy cơ làm hỏng hóc.
  • Trước khi thực hiện lắp đặt, đưa Hepa Filter vào một khu vực có ánh sáng và kiểm tra bằng mắt thường để xác định xem có kẽ hở nào do vận chuyển hoặc nguyên nhân khác không. Nếu phát hiện có kẽ hở, bộ lọc không thể sử dụng.
  • Khi thay thế bộ lọc và lắp đặt lại, lưu ý đặt đúng hướng luồng không khí (theo hướng chỉ định trực tiếp trên bộ lọc), sau đó lắp đặt các chi tiết khác giống như trước đây.

Xem thêm: Những chú ý khi vận chuyển và bảo quản Hepa Filter

Khi sử dụng Dynamic Pass Box cần lưu ý điều gì?

  • Dynamic Pass Box cần được sử dụng và lưu trữ bên trong phòng, không được để ngoài trời.
  • Phải thiết kế kết cấu sàn và tường sao cho chúng có thể chịu được trọng lượng của thiết bị này.
  • Tránh nhìn trực tiếp vào tia cực tím bên trong Hộp chuyển hàng tự làm sạch để ngăn ngừa nguy cơ gây hại cho mắt.
  • Không mở cả hai bên cửa khi chưa tắt đèn UV diệt khuẩn.
  • Khi thay đèn UV, cần ngắt điện trước và thực hiện thay đèn sau khi đèn đã nguội.
  • Nghiêm cấm sửa đổi cấu trúc sản phẩm mà không có chuyên môn để tránh nguy cơ điện giật và các tai nạn khác.
  • Sau khi vật phẩm bên trong được làm sạch, người nhận phải nhấn công tắc để mở cửa.
  • Lấy đồ vật từ Dynamic Pass Box ra và đóng cửa lại.
  • Trong trường hợp tình huống bất thường xảy ra, cần ngừng hoạt động, ngắt nguồn điện và liên hệ với nhân viên kỹ thuật hoặc bên sản xuất.

Xem thêm video: Những kiến thức nhất định phải biết về Dynamic Pass Box
