Chênh áp lọc phản ánh trạng thái cản khí

Không khí đi qua pre-filter và HEPA luôn gặp sức cản. Chênh áp lọc biểu thị chênh lệch áp suất giữa hai phía filter tại một trạng thái lưu lượng xác định.

Bụi tích trên media làm sức cản tăng dần. Với quạt chạy ở tốc độ cố định, điểm làm việc dịch chuyển và lưu lượng tuần hoàn qua khoang giảm theo. Dynamic Pass Box lúc này mất dần khả năng duy trì airflow giống trạng thái filter mới.

Thông số này chỉ phản ánh tổn thất qua filter hoặc cụm filter được đo. Chênh áp giữa hai phòng, áp suất trong khoang và cột áp quạt là các đại lượng khác, phục vụ những mục đích đánh giá khác nhau.

Đồng hồ tại chỗ phù hợp với hệ thống đơn giản

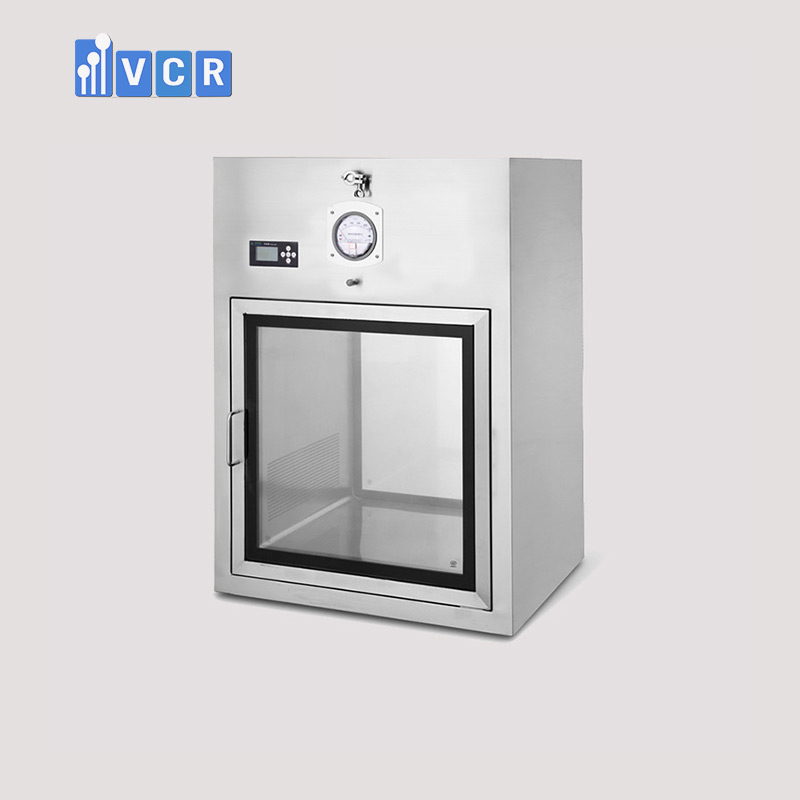

Nhiều Dynamic Pass Box sử dụng đồng hồ chênh áp để kỹ thuật đọc trực tiếp tình trạng filter. Cấu hình này phù hợp với nhà máy có ít thiết bị, lịch bảo trì rõ và nhân sự kiểm tra định kỳ ngay tại hiện trường.

Giá trị chênh áp được ghi lại từ thời điểm filter mới, sau đó theo dõi theo thời gian. Xu hướng tăng giúp nhận biết mức tải bụi trước khi sức cản tiến gần giới hạn vận hành.

Cách theo dõi này phát huy hiệu quả khi việc đọc số được duy trì đều và có log bảo trì. Số lượng Pass Box tăng lên sẽ làm khối lượng kiểm tra thủ công lớn dần.

Khi nào cảnh báo chênh áp bắt đầu có giá trị?

Cảnh báo chênh áp lọc Pass Box phù hợp khi trạng thái filter cần được nhận biết ngay thay vì chờ tới lịch kiểm tra tiếp theo.

Nhà máy có nhiều Dynamic Pass Box là trường hợp điển hình. Cảm biến chênh áp điện tử theo dõi liên tục, sau đó đưa tín hiệu về bộ điều khiển. Khi giá trị vượt ngưỡng đã thiết lập, alarm xuất hiện tại thiết bị hoặc được chuyển tới hệ thống giám sát nếu dự án có yêu cầu.

Ứng dụng có chu trình làm sạch phụ thuộc rõ vào airflow cũng hưởng lợi từ cảnh báo này. Trở lực filter tăng quá mức làm lưu lượng giảm, kéo theo thay đổi số vòng tuần hoàn và thời gian phục hồi trạng thái sạch trong khoang.

Đo tổng hay tách riêng pre-filter và HEPA?

Hai cách đo đều xuất hiện trong Dynamic Pass Box.

Đo tổng cho biết sức cản chung của cụm lọc. Cấu hình này gọn và phù hợp khi mục tiêu bảo trì chỉ tập trung vào tình trạng tổng thể.

Đo riêng pre-filter và HEPA cung cấp thông tin sâu hơn. Pre-filter thường nhận tải bụi thô trước, nên mức chênh áp của cấp này tăng sớm hơn trong nhiều điều kiện vận hành. Tách hai điểm đo giúp kỹ thuật xác định phần nào đang tạo trở lực thay vì tháo kiểm tra cả cụm.

Lựa chọn phương án đo nên xuất phát từ chiến lược bảo trì và mức độ chi tiết mà nhà máy muốn theo dõi.

Ngưỡng alarm phải đi cùng filter và airflow

Một giá trị alarm cố định áp cho mọi Pass Box dễ tạo sai lệch.

Mỗi filter có chênh áp ban đầu, giới hạn sức cản và điều kiện lưu lượng riêng. Quạt, đường hồi, cửa cấp và kích thước khoang tiếp tục quyết định điểm làm việc của hệ thống.

Ngưỡng cảnh báo được xây dựng từ dữ liệu filter tại lưu lượng thiết kế và phạm vi airflow chấp nhận được. Alarm đặt quá thấp gây cảnh báo sớm; mức quá cao làm hệ thống phản ứng muộn khi lưu lượng đã suy giảm rõ. Nguồn kỹ thuật VCR về pre-filter cũng xác định ngưỡng theo giới hạn sức cản mà nhà sản xuất filter khuyến nghị tại điều kiện lưu lượng tương ứng.

Alarm chỉ là tín hiệu bắt đầu kiểm tra

Cảnh báo chênh áp cao cho biết hệ thống lọc đang tiến gần hoặc vượt vùng vận hành đã thiết lập. Quyết định vệ sinh hay thay filter được đưa ra sau khi đối chiếu thêm airflow, trạng thái quạt và lịch sử sử dụng.

Pre-filter tích bụi, HEPA tải cao, đường hồi bị cản hoặc điểm lấy áp bất thường đều làm kết quả đo thay đổi. Cách kiểm tra theo chuỗi giúp tránh thay filter sớm trong khi nguyên nhân thực nằm ở vị trí khác trên đường khí.

Đối với hệ có cảnh báo điện tử, lịch sử alarm còn hỗ trợ kỹ thuật nhận biết xu hướng tăng trở lực theo thời gian và lên kế hoạch bảo trì chủ động.

Giải pháp Pass Box tại VCR

VCR cung cấp Dynamic Pass Box 500DE với quạt, HEPA, interlock điện tử và khoang Inox 304; dòng LENGE-500DP sử dụng HEPA H14 gel seal, bảng điều khiển điện tử và nhiều kích thước khoang theo yêu cầu. Với dự án cần cảnh báo chênh áp lọc, chúng tôi xác định vị trí đo, phạm vi cảm biến và logic alarm từ dữ liệu filter, airflow và URS để tín hiệu cảnh báo bám sát trạng thái vận hành thực tế của thiết bị.

Kết luận

Cảnh báo chênh áp lọc Pass Box phù hợp với Dynamic Pass Box có yêu cầu giám sát liên tục, số lượng thiết bị lớn hoặc chu trình vận hành phụ thuộc rõ vào airflow. Giá trị của alarm nằm ở ngưỡng được xây dựng đúng theo filter, lưu lượng và điểm làm việc của hệ thống.

FAQ

Dynamic Pass Box nào nên lắp cảnh báo chênh áp?

Thiết bị vận hành liên tục, số lượng lớn hoặc có yêu cầu theo dõi filter tập trung là nhóm phù hợp nhất.

Chênh áp cao có nghĩa HEPA phải thay ngay?

Giá trị cao kích hoạt bước kiểm tra. Kỹ thuật đối chiếu thêm airflow, pre-filter, quạt và lịch sử sử dụng trước khi quyết định.

Đo riêng pre-filter và HEPA có lợi gì?

Phương án này xác định rõ cấp lọc đang tạo trở lực, giúp khoanh vùng bảo trì nhanh hơn.

Cảnh báo chênh áp có đưa về BMS được không?

Tín hiệu từ cảm biến điện tử được tích hợp theo kiến trúc điều khiển và URS của dự án khi hệ thống giám sát trung tâm có yêu cầu nhận alarm.
