Pass Box và Material Airlock có cùng chức năng không?

Cả hai giải pháp đều tạo một vùng chuyển tiếp giữa hai khu vực, giúp vật tư đi qua mà không cần duy trì một lối mở trực tiếp trong thời gian dài. Các cửa thường được kiểm soát theo trình tự để hạn chế việc mở đồng thời, qua đó hỗ trợ duy trì sự phân cách và hướng luồng khí của phòng sạch.

Trong các khu vực sản xuất vô trùng, EU GMP Annex 1 đề cập việc đưa vật liệu và thiết bị qua airlock hoặc pass-through hatch phù hợp với mức độ rủi ro. Các cửa của airlock và hatch cần được kiểm soát để không mở cùng lúc tại những vị trí yêu cầu phân cách cao.

Dù có mục tiêu tương tự, Pass Box và Material Airlock không thể thay thế cho nhau trong mọi trường hợp. Lựa chọn phụ thuộc vào kích thước vật tư, tần suất vận chuyển, phương tiện hỗ trợ và yêu cầu làm sạch của từng khu vực.

Pass Box là gì?

Pass Box là một khoang chuyển vật tư được lắp xuyên qua vách phòng sạch. Thiết bị thường có hai cửa nằm ở hai phía đối diện, cho phép người vận hành đưa vật tư vào từ một phòng và lấy ra tại phòng còn lại.

Kích thước Pass Box tương đối gọn, phù hợp với chai lọ, dụng cụ, khay nhỏ, mẫu kiểm nghiệm, bao bì hoặc linh kiện có thể nâng và đặt bằng tay. Người sử dụng đứng bên ngoài thiết bị, vì khoang không được thiết kế để nhân sự bước vào.

Tùy mục đích sử dụng, Pass Box có thể được chia thành:

  • Static Pass Box: khoang chuyển tĩnh, tập trung vào độ kín và interlock.
  • Dynamic Pass Box: tích hợp quạt và bộ lọc để tạo luồng khí sạch trong khoang.
  • Air Shower Pass Box: sử dụng các tia khí để hỗ trợ thổi bụi trên bề mặt vật tư.

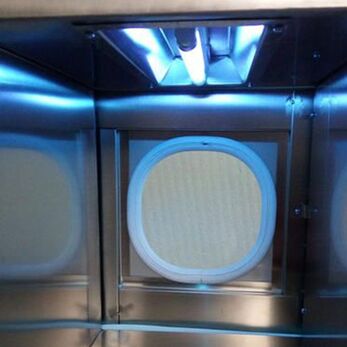

  • Pass Box có đèn UV hoặc chu trình khử nhiễm theo yêu cầu riêng.

Material Airlock là gì?

Material Airlock, thường được gọi là phòng đệm vật tư hoặc phòng trung chuyển vật liệu, là một không gian đủ lớn để đưa thùng hàng, xe đẩy, pallet, máy móc nhỏ hoặc nhiều kiện vật tư qua.

Khác với Pass Box, người vận hành có thể bước vào Material Airlock để đẩy xe, sắp xếp hoặc vệ sinh vật tư. Vì có người ra vào, không gian này cần được xem xét đồng thời về kích thước, cửa, luồng di chuyển, vệ sinh, chênh áp và điều kiện thông gió.

Material Airlock thường được bố trí như một phòng riêng trong layout. Hai cửa có thể lắp tại hai đầu hoặc theo hướng phù hợp với luồng vật tư. Hệ thống interlock, đèn báo và thời gian trễ được lựa chọn theo mức độ kiểm soát của dự án.

Một số Material Airlock chỉ đóng vai trò phòng đệm, trong khi những khu vực khác có thể được cấp khí lọc, kiểm soát áp suất hoặc tích hợp chu trình làm sạch. Thiết kế cụ thể cần được phối hợp với HVAC và chiến lược kiểm soát nhiễm của nhà máy. Hướng dẫn GMP về HVAC nhấn mạnh việc kiểm soát luồng khí, áp suất và nguy cơ nhiễm chéo khi thiết kế khu vực sản xuất.

UV222 Material Airlock: Efficient Cleanroom Entryway Decontamination

Khác biệt về kích thước và tải trọng

Kích thước Pass Box được xác định theo vật tư lớn nhất cần chuyển, khoảng thao tác và khả năng vệ sinh khoang. Nếu thùng hàng quá lớn hoặc nặng, người vận hành sẽ khó đặt vật tư vào thiết bị một cách an toàn.

Material Airlock phù hợp hơn khi nhà máy sử dụng xe đẩy, nhiều khay, thùng nguyên liệu lớn hoặc máy móc cần đưa qua khu vực sạch. Cửa phòng có thể được thiết kế theo kích thước phương tiện và bán kính quay thực tế.

Việc cố gắng tăng kích thước Pass Box để thay thế Material Airlock có thể làm thiết bị nặng, khó thao tác và khó bảo trì. Ngược lại, xây dựng một phòng airlock lớn chỉ để chuyển vài mẫu kiểm nghiệm mỗi ngày có thể gây lãng phí diện tích và chi phí.

Khác biệt về hệ thống không khí

Static Pass Box thường không tạo luồng khí chủ động. Dynamic Pass Box có thể sử dụng quạt và HEPA filter để tuần hoàn hoặc cấp khí sạch vào khoang. Hệ thống này chủ yếu xử lý không khí trong một không gian nhỏ.

Material Airlock có thể được kết nối trực tiếp với HVAC của phòng sạch. Lưu lượng cấp – hồi khí, chênh áp, hướng mở cửa và thời gian phục hồi cần được xem xét trong tổng thể hệ thống.

ISO 14644-1 phân loại độ sạch theo nồng độ hạt trong không khí, trong khi ISO 14644-4 hướng dẫn quá trình thiết kế và khởi động phòng sạch. Các tiêu chuẩn này không quy định một mức áp suất hoặc cấu hình khí duy nhất cho mọi airlock; thông số cần được xác định theo mục tiêu kiểm soát của dự án.

Material Airlock nằm giữa hai phòng khác cấp sạch thường được thiết kế theo một sơ đồ áp suất phù hợp để hỗ trợ hướng khí mong muốn. Với khu vực chứa vật liệu nguy hiểm hoặc phát tán bụi, phương án áp suất có thể thay đổi để ưu tiên containment.

Quy trình vận hành có gì khác nhau?

Với Pass Box, người vận hành vệ sinh vật tư, mở cửa phía đầu vào, đặt đồ vào khoang rồi đóng cửa. Sau thời gian chờ hoặc chu trình làm sạch, người ở phía đối diện mở cửa và lấy vật tư ra.

Quy trình Material Airlock thường có nhiều bước hơn. Vật tư được đưa vào phòng bằng xe đẩy hoặc phương tiện hỗ trợ, cửa đầu vào đóng lại, sau đó bề mặt bao gói có thể được vệ sinh, tháo lớp bao ngoài hoặc chuyển sang xe đẩy sạch. Cửa phía phòng sạch chỉ được mở khi các bước yêu cầu đã hoàn tất.

ISO 14644-5:2025 đặt việc quản lý vật liệu ra vào, vệ sinh, bảo trì và giám sát trong chương trình kiểm soát vận hành phòng sạch. Điều này cho thấy hiệu quả của Pass Box hoặc Material Airlock còn phụ thuộc vào quy trình sử dụng, không chỉ dựa trên cấu tạo thiết bị.

Khi nào nên sử dụng Pass Box?

Pass Box phù hợp khi:

  • Vật tư có kích thước nhỏ hoặc trung bình.
  • Tải có thể được nâng bằng tay.
  • Tần suất truyền vật tư tương đối cao.
  • Không cần đưa xe đẩy hoặc nhân sự qua.
  • Diện tích phòng sạch hạn chế.
  • Quy trình cần một đường chuyển riêng cho mẫu, dụng cụ hoặc bao bì.

Thiết bị thường được sử dụng giữa hành lang và phòng sản xuất, phòng chuẩn bị và phòng đóng gói, phòng lấy mẫu và phòng kiểm nghiệm hoặc giữa hai khu vực có yêu cầu kiểm soát khác nhau.

Khi nào Material Airlock phù hợp hơn?

Material Airlock nên được cân nhắc khi vật tư có kích thước lớn, số lượng nhiều hoặc cần sử dụng xe đẩy. Giải pháp này cũng phù hợp khi quy trình yêu cầu tháo bao bì, vệ sinh nhiều bước hoặc thay đổi phương tiện vận chuyển trước khi vật tư đi vào khu vực sạch.

Các dây chuyền cần đưa máy móc, thùng nguyên liệu, nhiều khay sản phẩm hoặc pallet qua thường khó đáp ứng bằng Pass Box. Material Airlock tạo không gian thao tác rộng hơn và dễ tổ chức vùng sạch – bẩn bên trong phòng.

Với dự án mới, vị trí và kích thước Material Airlock nên được xác định ngay trong giai đoạn thiết kế layout. Việc bổ sung sau khi phòng sạch đã hoàn thiện có thể ảnh hưởng đến diện tích, HVAC, panel và hướng di chuyển.

Có thể sử dụng đồng thời cả hai không?

Nhiều nhà máy sử dụng cả Pass Box và Material Airlock cho những dòng vật tư khác nhau. Material Airlock phục vụ nguyên liệu, xe đẩy và hàng hóa lớn, trong khi Pass Box dùng cho mẫu kiểm nghiệm, dụng cụ nhỏ hoặc giấy tờ cần chuyển nhanh.

Cách phân luồng này giúp giảm số lần mở cửa Material Airlock và hạn chế giao cắt giữa các loại vật tư. Mỗi đường chuyển cần có quy định rõ về chiều di chuyển, cách vệ sinh và nhóm vật tư được phép sử dụng.

Việc lựa chọn không nên chỉ dựa vào kích thước thiết bị. Nhà máy cần xem xét đồng thời nguy cơ bụi, vi sinh, hóa chất, tần suất sử dụng và khả năng làm sạch sau mỗi lượt chuyển.

Giải pháp truyền vật tư phòng sạch tại VCR

VCR cung cấp các giải pháp Static Pass Box, Dynamic Pass Box, VHP Pass Box và hệ thống phòng sạch phù hợp với luồng vật tư của từng dự án.

Cấu hình được xem xét dựa trên kích thước tải, phương tiện vận chuyển, cấp sạch, hướng di chuyển, interlock, phương án lọc khí và yêu cầu vệ sinh. Với vật tư nhỏ, Pass Box giúp tối ưu diện tích và thao tác. Khi cần chuyển xe đẩy hoặc tải lớn, Material Airlock sẽ được phối hợp cùng layout và HVAC để bảo đảm vận hành thuận tiện.

Kết luận

Pass Box và Material Airlock cùng hỗ trợ chuyển vật tư giữa các khu vực kiểm soát nhưng phục vụ những quy mô khác nhau. Pass Box phù hợp với vật tư nhỏ, thao tác bằng tay và không yêu cầu người bước vào khoang. Material Airlock là một không gian chuyển tiếp dành cho tải lớn, xe đẩy và các quy trình xử lý vật tư nhiều bước.

Lựa chọn đúng giải pháp cần bắt đầu từ kích thước vật tư, tần suất vận chuyển và luồng hoạt động thực tế. Trong nhiều nhà máy, kết hợp cả hai sẽ giúp tổ chức dòng vật tư rõ ràng và sử dụng diện tích phòng sạch hiệu quả hơn.

FAQs

Material Airlock có phải là Pass Box cỡ lớn không?

Không hoàn toàn. Material Airlock là một phòng hoặc khoang đủ để người và phương tiện vận chuyển đi vào, đồng thời thường được tích hợp với HVAC của khu vực.

Pass Box có chuyển được xe đẩy không?

Pass Box thông thường không phù hợp với xe đẩy. Trường hợp này nên sử dụng Material Airlock hoặc thiết kế khoang chuyển chuyên dụng.

Material Airlock có cần interlock không?

Interlock thường được cân nhắc để kiểm soát trình tự mở cửa, đặc biệt giữa các khu vực có yêu cầu phân cách cao. Cấu hình cụ thể phụ thuộc vào đánh giá rủi ro.

Hai phòng cùng cấp sạch có cần Material Airlock không?

Nhu cầu phụ thuộc vào kích thước vật tư, tần suất vận chuyển và quy trình vệ sinh. Hai phòng cùng cấp sạch vẫn có thể cần airlock để kiểm soát luồng vật tư và hạn chế mở cửa trực tiếp.
