Vì sao phòng sạch cần thiết bị trung chuyển vật tư?

Trong các nhà máy dược phẩm, thực phẩm, mỹ phẩm, điện tử, bán dẫn, bệnh viện hay phòng thí nghiệm, vật tư thường phải đi qua nhiều khu vực có cấp sạch khác nhau. Nếu mỗi lần chuyển hàng đều mở cửa phòng sạch, luồng khí có thể bị xáo trộn, chênh áp bị ảnh hưởng và bụi/vi sinh từ khu vực bên ngoài có thể xâm nhập vào khu vực sạch hơn.

Đây là lý do Pass Box được sử dụng trong layout phòng sạch. Thiết bị tạo ra một khoang trung gian để chuyển vật tư, mẫu, dụng cụ hoặc bao bì mà không cần nhân sự đi qua cửa chính. Nhờ đó, luồng người và luồng vật tư được tách riêng, giảm nguy cơ nhiễm chéo và hỗ trợ duy trì trạng thái sạch ổn định hơn.

Tuy nhiên, không phải mọi điểm trung chuyển đều có cùng mức rủi ro. Có khu vực chỉ cần một khoang chuyển kín có khóa liên động, nhưng cũng có khu vực cần thổi sạch bụi bám trên bề mặt vật tư trước khi đưa vào vùng sạch. Khi đó, Air Shower Pass Box trở thành lựa chọn phù hợp hơn.

Pass Box là gì?

Pass Box là thiết bị trung chuyển vật tư giữa hai khu vực trong phòng sạch. Thiết bị thường được lắp xuyên qua vách panel hoặc tường, có hai cửa đối diện và cơ chế khóa liên động để hạn chế hai cửa mở cùng lúc.

Về cơ bản, Pass Box giúp giải quyết ba vấn đề: giảm số lần mở cửa phòng sạch, hạn chế giao cắt giữa người và vật tư, đồng thời tạo một điểm kiểm soát thao tác trung chuyển. Trong vận hành GMP, Pass Box thường được đưa vào SOP để quy định vật tư nào được phép chuyển, chuyển theo chiều nào, có cần lau bề mặt không, có dùng UV/HEPA không và xử lý bất thường ra sao.

Phân Loại Pass Box

Air Shower Pass Box là gì?

Air Shower Pass Box, hay còn gọi là Pass Box Air Shower, là một dạng Pass Box đặc biệt, có nguyên lý giống một Air Shower thu nhỏ dành cho vật tư. Thay vì chỉ đặt vật tư vào khoang trung chuyển, thiết bị sử dụng luồng khí sạch tốc độ cao để thổi lên bề mặt vật thể, giúp loại bỏ bụi hoặc hạt bám trước khi vật tư đi vào khu vực sạch hơn.

Có thể hiểu đơn giản: Pass Box thông thường tạo “điểm chuyển vật tư”, còn Air Shower Pass Box tạo thêm “bước thổi sạch vật tư” trong quá trình trung chuyển.

Thiết bị này thường được xếp vào nhóm Dynamic Pass Box vì có quạt, lọc HEPA và hệ thống thổi khí. Không khí sau khi đi qua bộ lọc được thổi vào khoang với tốc độ cao, tác động lên bề mặt vật tư. Sau đó, không khí mang theo bụi được thu hồi và lọc lại theo cấu trúc thiết kế của thiết bị.

Pass Box Air Shower - Cấu Tạo, Đặc điểm và Nguyên lý hoạt động

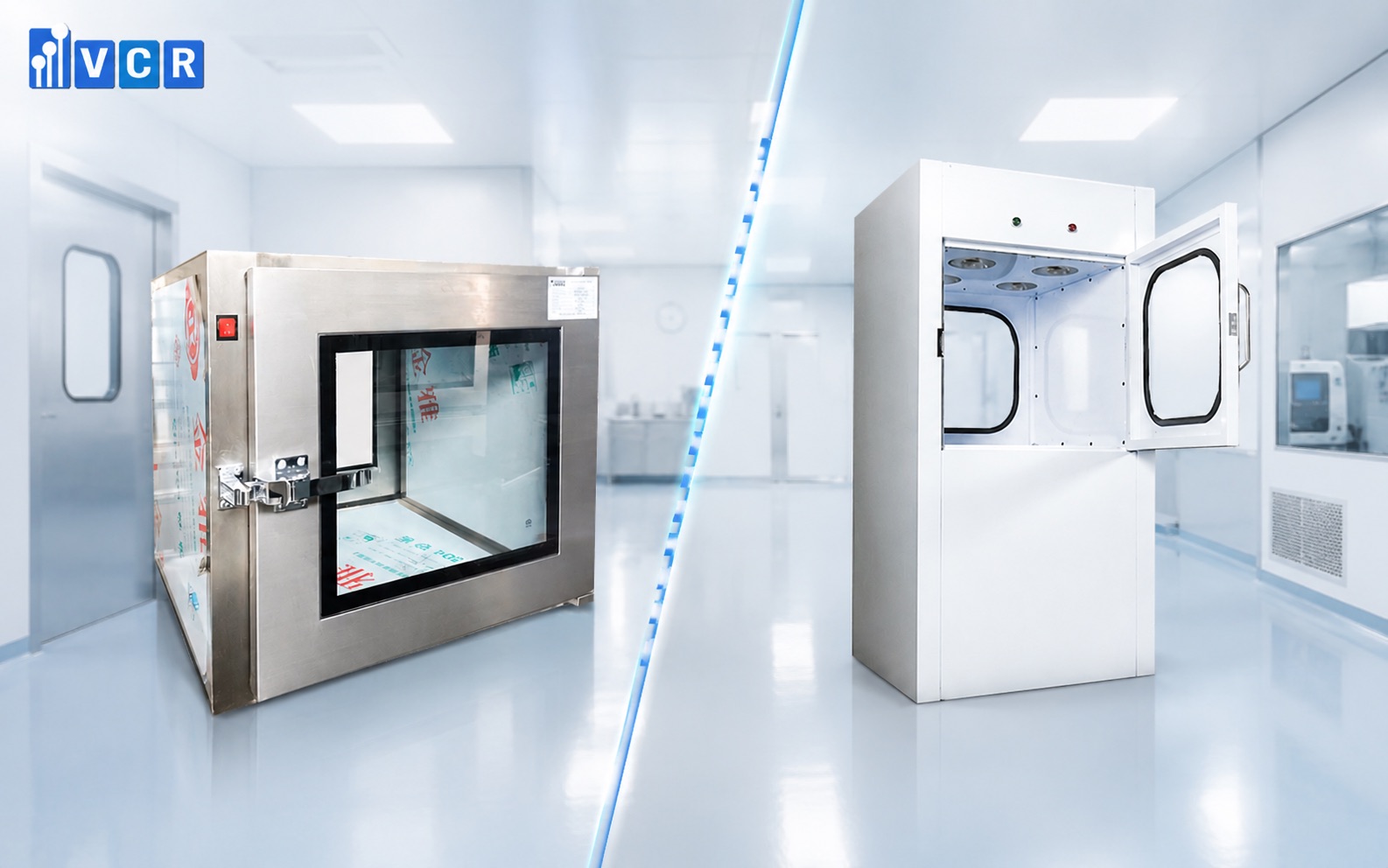

Điểm khác nhau giữa Pass Box và Air Shower Pass Box

Tiêu chí Pass Box thông thường Air Shower Pass Box
Chức năng chính Trung chuyển vật tư qua vách Trung chuyển và thổi sạch bụi bề mặt vật tư
Cấu hình Static hoặc Dynamic tùy loại Thường là Dynamic, tích hợp cơ chế Air Shower
Luồng khí Không có hoặc có HEPA tùy cấu hình Có luồng khí sạch tốc độ cao thổi vào vật tư
Mức kiểm soát Phù hợp điểm trung chuyển cơ bản đến trung bình Phù hợp khu vực yêu cầu kiểm soát bụi cao hơn
Ứng dụng Dược phẩm, thực phẩm, mỹ phẩm, bệnh viện, phòng xét nghiệm Dược phẩm sinh học, điện tử, quang học, bán dẫn, khu sạch nhạy cảm
Chi phí Thường thấp hơn Thường cao hơn do cấu tạo phức tạp hơn
Bảo trì Tùy cấu hình Cần chú ý quạt, HEPA, vòi thổi, chênh áp, chu trình thổi

Sự khác biệt cốt lõi nằm ở mức độ xử lý vật tư trước khi đi vào khu sạch. Nếu chỉ cần kiểm soát thao tác mở cửa và trung chuyển qua vách, Pass Box thông thường có thể đáp ứng. Nếu vật tư có nguy cơ mang nhiều bụi bề mặt hoặc đi vào khu sạch nhạy cảm, Air Shower Pass Box sẽ phù hợp hơn.

Khi nào nên dùng Pass Box thông thường?

Pass Box thông thường phù hợp với các điểm trung chuyển có rủi ro vừa phải, nơi vật tư đã được kiểm soát trước đó hoặc không cần bước thổi bụi mạnh.

Ví dụ, trong nhà máy dược phẩm, Pass Box có thể dùng giữa kho vật tư sạch và hành lang sạch, giữa khu chuẩn bị bao bì và khu đóng gói, hoặc giữa phòng xét nghiệm và khu xử lý mẫu. Trong bệnh viện, thiết bị có thể dùng để chuyển dụng cụ, mẫu hoặc vật tư đóng gói giữa các khu vực có yêu cầu sạch khác nhau.

Với nhu cầu cơ bản, Static Pass Box có thể là lựa chọn tối ưu. Với khu vực cần kiểm soát hạt trong khoang tốt hơn, Dynamic Pass Box có HEPA sẽ phù hợp hơn. Quan trọng là phải chọn đúng theo cấp sạch hai bên, loại vật tư, tần suất chuyển và SOP vận hành.

Khi nào nên dùng Air Shower Pass Box?

Air Shower Pass Box nên được cân nhắc khi vật tư đi vào khu vực sạch hơn nhưng bề mặt vật tư có nguy cơ bám bụi, hạt hoặc tạp nhiễm cao hơn mức thông thường. Thiết bị đặc biệt phù hợp với các ngành yêu cầu kiểm soát hạt nghiêm ngặt như điện tử, quang học, bán dẫn, dược phẩm sinh học, phòng thí nghiệm chính xác hoặc một số khu vực sản xuất có yêu cầu sạch cao.

Ví dụ, trong sản xuất điện tử, một lượng bụi rất nhỏ cũng có thể ảnh hưởng đến linh kiện hoặc bề mặt sản phẩm. Trong phòng thí nghiệm hoặc dược phẩm sinh học, vật tư đưa vào khu thao tác sạch cần được kiểm soát tốt hơn trước khi mở phía nhận. Với các trường hợp này, luồng khí sạch tốc độ cao trong Air Shower Pass Box giúp giảm tải bụi bề mặt trước khi vật tư đi vào khu sạch.

Tuy nhiên, Air Shower Pass Box không thay thế hoàn toàn việc vệ sinh vật tư. Bao bì bẩn, rách, ẩm hoặc không phù hợp vẫn cần được xử lý trước theo SOP. Thiết bị chỉ phát huy hiệu quả khi được kết hợp với quy trình trung chuyển đúng.

Gợi ý giải pháp Pass Box VCR

Vietnam Clean Room cung cấp các dòng Pass Box phòng sạch với nhiều cấu hình khác nhau, phù hợp cho từng mức độ kiểm soát trong quá trình trung chuyển vật tư. Người dùng có thể lựa chọn Static Pass Box, Dynamic Pass Box hoặc VHP Pass Box tùy theo yêu cầu về cấp sạch, tần suất chuyển vật li ệu, mức độ kiểm soát hạt và nhu cầu khử khuẩn bề mặt.

Kết luận

Pass Box và Air Shower Pass Box đều có vai trò quan trọng trong kiểm soát trung chuyển vật tư phòng sạch. Pass Box thông thường phù hợp với nhu cầu chuyển vật tư qua vách, giảm mở cửa chính và hạn chế nhiễm chéo. Air Shower Pass Box nâng cấp thêm bước thổi sạch bụi bề mặt bằng luồng khí sạch tốc độ cao, phù hợp với các khu vực có yêu cầu kiểm soát hạt nghiêm ngặt hơn.

Chọn đúng thiết bị không chỉ giúp tối ưu chi phí đầu tư mà còn giúp quy trình vận hành ổn định, giảm rủi ro nhiễm chéo và hỗ trợ duy trì cấp sạch cho toàn bộ hệ thống.

FAQ

1. Air Shower Pass Box có phải là Dynamic Pass Box không?
Có thể hiểu Air Shower Pass Box là một dạng Dynamic Pass Box đặc biệt, tích hợp thêm nguyên lý thổi khí giống Air Shower để làm sạch bụi bám trên vật tư.

2. Pass Box thông thường có thay thế Air Shower Pass Box được không?
Có thể, nếu khu vực chỉ cần trung chuyển vật tư cơ bản. Tuy nhiên, nếu cần thổi sạch bụi bề mặt trước khi vật tư vào khu sạch, Air Shower Pass Box phù hợp hơn.

3. Air Shower Pass Box có cần HEPA không?
Có. Thiết bị thường sử dụng luồng khí đã qua HEPA để thổi lên bề mặt vật tư, giúp giảm hạt bụi trước khi chuyển vào khu sạch.

4. Ngành nào nên dùng Air Shower Pass Box?
Air Shower Pass Box phù hợp với dược phẩm sinh học, điện tử, bán dẫn, quang học, phòng thí nghiệm chính xác và các khu vực có yêu cầu kiểm soát hạt cao.

5. Khi chọn Pass Box cần quan tâm yếu tố nào?
Cần xem xét cấp sạch hai bên, loại vật tư, kích thước vật tư, tần suất chuyển, yêu cầu HEPA/UV/VHP, Interlock, vị trí lắp đặt và SOP vận hành.
