Pass Box hoạt động thế nào khi mất điện?

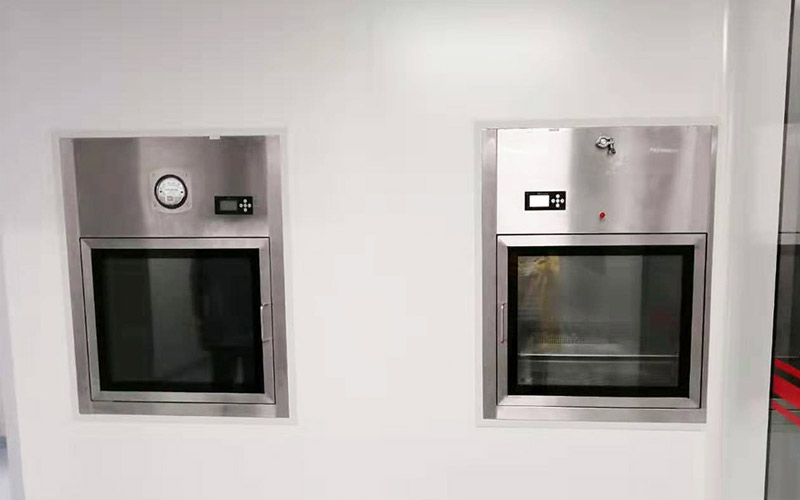

Trạng thái Pass Box khi mất điện phụ thuộc vào đâu?

Ba yếu tố quyết định cách Pass Box phản ứng khi nguồn điện gián đoạn gồm loại interlock, cấu hình nguồn dự phòng và chức năng xử lý bên trong khoang.

Pass Box sử dụng interlock cơ khí thường duy trì chức năng khóa nhờ cơ cấu cơ học. Thiết bị dùng interlock điện lại phụ thuộc vào loại khóa fail-safe hoặc fail-secure. Dynamic Pass Box còn chịu ảnh hưởng từ việc quạt ngừng hoạt động, trong khi VHP Pass Box có thể bị gián đoạn toàn bộ chu trình khử nhiễm.

Các cơ sở dược phẩm thường đánh giá chế độ hỏng của những bộ phận quan trọng, ảnh hưởng của sự cố quạt và trình tự khởi động lại hệ thống. Hồ sơ cũng nên thể hiện cảnh báo, giới hạn vận hành và phương án xử lý khi một thành phần quan trọng ngừng hoạt động.

Static Pass Box dùng interlock cơ khí

Static Pass Box sử dụng interlock cơ khí có khả năng duy trì logic khóa cửa mà ít phụ thuộc vào nguồn điện. Khi một cửa đang mở, cơ cấu liên động tiếp tục giữ cửa còn lại ở trạng thái khóa.

Các chức năng dùng điện như đèn chiếu sáng, đèn UV, còi báo hoặc timer sẽ dừng. Sau khi có điện trở lại, người vận hành kiểm tra trạng thái hai cửa, vị trí vật tư và thời gian xử lý đã thực hiện trước khi tiếp tục thao tác.

Interlock cơ khí tạo lợi thế về sự đơn giản và khả năng duy trì chức năng khóa trong thời gian mất nguồn. Tuy nhiên, cơ cấu này có giới hạn về cảnh báo, ghi nhận trạng thái và thiết lập thời gian trễ. Tính phù hợp phụ thuộc vào cấp sạch hai khu vực và vai trò của Pass Box trong quy trình.

Interlock điện phản ứng theo chế độ khóa

Với hệ thống interlock điện, trạng thái cửa khi mất điện được xác định bởi nguyên lý khóa fail-safe hoặc fail-secure.

Khóa fail-safe sử dụng điện để duy trì trạng thái khóa. Khi nguồn bị ngắt, khóa chuyển sang trạng thái nhả. Cấu hình này thường liên quan đến yêu cầu thoát hiểm hoặc khả năng mở cửa trong tình huống khẩn cấp.

Khóa fail-secure duy trì trạng thái khóa khi mất nguồn. Việc mở cửa được thực hiện bằng nguồn điện, cơ cấu cơ hoặc phương án override đã thiết kế. Tài liệu kỹ thuật của khóa điện cho thấy cùng một dòng khóa có thể được cấu hình fail-locked hoặc fail-unlocked theo yêu cầu ứng dụng.

Đối với Pass Box, lựa chọn fail-safe hay fail-secure dựa trên đánh giá rủi ro. Cấu hình fail-secure hỗ trợ duy trì phân cách giữa hai khu vực trong thời gian mất điện. Cấu hình fail-safe hỗ trợ khả năng tiếp cận vật tư trong tình huống đặc biệt. Một số thiết kế sử dụng nguồn UPS cho bộ khóa để duy trì logic interlock trong khoảng thời gian chuyển sang nguồn dự phòng.

Các hướng dẫn về sản xuất vô trùng xác định cửa vào và cửa ra của pass-through hatch phải được kiểm soát để tránh mở đồng thời. Airlock dẫn vào khu vực cấp A và B sử dụng interlock; thời gian trễ giữa hai cửa được xác lập và thẩm định khi sự phân cách khu vực phụ thuộc vào khoảng chờ này.

Dynamic Pass Box mất airflow khi quạt dừng

Khi Dynamic Pass Box mất điện, quạt tuần hoàn dừng và dòng khí qua HEPA bị gián đoạn. Bộ lọc vẫn nằm trong hệ thống nhưng quá trình đưa không khí qua màng lọc đã tạm ngừng.

Trạng thái sạch của khoang tại thời điểm đó phụ thuộc vào thời gian mất điện, độ kín cửa, tải vật tư và điều kiện hai phòng. Nếu vật tư đang nằm trong khoang, chu trình làm sạch trước sự cố thường được xem là chưa hoàn thành khi hệ thống chưa có chức năng xác nhận tiếp tục chương trình.

Sau khi nguồn điện trở lại, quạt được khởi động, hệ thống kiểm tra tín hiệu cửa và chênh áp lọc, sau đó thực hiện lại thời gian làm sạch Dynamic Pass Box. Cửa phía nhận chỉ được mở sau khi chu trình hoàn tất theo chương trình đã xác nhận.

Cách xử lý này giúp khôi phục airflow và đưa khoang trở lại trạng thái vận hành đã thiết lập. Với thiết bị có PLC, chương trình có thể tự động hủy chu trình cũ, phát cảnh báo và yêu cầu người dùng khởi động lại.

Chu trình UV bị gián đoạn khi mất nguồn

Đèn UV tắt ngay khi nguồn điện bị cắt. Thời gian chiếu trước sự cố chỉ phản ánh một phần chu trình, trong khi hiệu quả xử lý phụ thuộc vào tổng liều UV mà bề mặt vật tư nhận được.

Sau khi điện trở lại, timer có thể trở về giá trị ban đầu hoặc tiếp tục từ thời điểm đã lưu, tùy chương trình điều khiển. Phương án khởi động lại toàn bộ chu trình thường tạo cách quản lý rõ ràng hơn đối với tải vật tư đang nằm trong khoang.

Hệ thống điều khiển nên ghi nhận sự kiện mất nguồn và trạng thái chu trình. Với Pass Box sử dụng timer đơn giản, SOP sẽ quy định cách nhận diện tải bị gián đoạn và thời gian chiếu lại.

VHP Pass Box giữ cửa khóa khi chu trình gián đoạn

Mất điện trong quá trình vận hành VHP Pass Box có mức độ ảnh hưởng cao hơn vì chu trình gồm nhiều giai đoạn liên tiếp: điều hòa, tạo hơi, duy trì tiếp xúc và thông khí.

Khi một giai đoạn bị gián đoạn, dữ liệu chu trình mất tính liên tục và kết quả khử nhiễm chưa đủ cơ sở để chấp nhận. Hệ thống thường chuyển sang trạng thái lỗi, giữ cửa khóa và chờ quy trình phục hồi.

Nếu mất điện xảy ra trong giai đoạn tạo hơi hoặc tiếp xúc, khoang có thể vẫn còn hydrogen peroxide. Cửa chỉ được phép mở sau khi hệ thống thông khí hoạt động trở lại và cảm biến xác nhận nồng độ ở mức đã thiết lập. Thiết bị VHP dựa vào nguồn điện để tạo và kiểm soát quá trình, trong khi chu trình xử lý được phát triển theo cấu hình tải và điều kiện vận hành cụ thể.

Sau khi hoàn thành giai đoạn an toàn, tải vật tư được đánh giá theo SOP. Chu trình lỗi thường được thực hiện lại từ đầu hoặc xử lý theo quyết định của bộ phận chất lượng. Dữ liệu mất điện, thời điểm gián đoạn và cảnh báo được lưu trong báo cáo chu trình khi hệ thống có chức năng ghi lịch sử.

UPS duy trì những chức năng nào của Pass Box?

UPS cho Pass Box có thể cấp nguồn tạm thời cho khóa cửa, PLC, HMI, cảm biến và hệ thống cảnh báo. Mục tiêu chính là duy trì trạng thái kiểm soát và lưu dữ liệu trong thời gian chờ nguồn điện chính hoặc máy phát dự phòng.

Công suất UPS được lựa chọn theo tải điện và thời gian lưu mong muốn. Một hệ thống nhỏ có thể ưu tiên bộ điều khiển cùng interlock. Dynamic Pass Box muốn duy trì cả quạt sẽ sử dụng UPS có công suất và dung lượng lớn hơn.

VHP Pass Box đòi hỏi đánh giá kỹ hơn vì quạt thông khí, cảm biến và bộ tạo hơi đều liên quan đến an toàn chu trình. Phương án nguồn dự phòng được thiết lập từ URS, kết hợp với ma trận sự cố và trình tự shutdown.

UPS cũng tạo thời gian để PLC ghi lại trạng thái, phát cảnh báo và chuyển thiết bị về chế độ an toàn trước khi tắt hoàn toàn.

Trình tự khởi động lại sau khi có điện

Quá trình khôi phục Pass Box sau mất điện bắt đầu bằng việc kiểm tra hai cửa, vật tư trong khoang và cảnh báo trên bộ điều khiển. Người vận hành xác định chu trình đã dừng ở giai đoạn nào, sau đó xử lý tải theo SOP.

Với Static Pass Box, hoạt động tập trung vào kiểm tra interlock, đèn báo và timer. Dynamic Pass Box thực hiện kiểm tra quạt, chênh áp lọc và chạy lại chu trình làm sạch. VHP Pass Box ưu tiên xác nhận nồng độ H₂O₂, thông khí và trạng thái an toàn của cửa.

Chương trình tự khởi động quạt ngay khi có điện có thể tạo chuyển động hệ thống ngoài dự kiến. Vì vậy, logic restart thường được thiết kế theo hướng yêu cầu xác nhận lỗi hoặc lệnh khởi động từ người vận hành. Trình tự startup và shutdown nên được mô tả, thử nghiệm và lưu hồ sơ.

Kiểm tra tình huống mất điện trong OQ

Tình huống mất nguồn nên được đưa vào thử nghiệm OQ đối với Pass Box có interlock điện, quạt, UV, PLC hoặc VHP.

Phép thử mô phỏng mất điện khi hai cửa đóng, khi một cửa mở và khi chu trình đang vận hành. Kết quả ghi nhận trạng thái khóa, cảnh báo, dữ liệu, khả năng restart và phản ứng của quạt.

Với Dynamic Pass Box, thử nghiệm xác nhận thiết bị yêu cầu chạy lại thời gian làm sạch. Với VHP Pass Box, nội dung đánh giá tập trung vào khóa cửa, cảnh báo chu trình lỗi, thông khí và giới hạn cho phép mở cửa.

Kết quả OQ tạo cơ sở xây dựng SOP, đào tạo người vận hành và xác định tín hiệu đưa về BMS hoặc EMS.

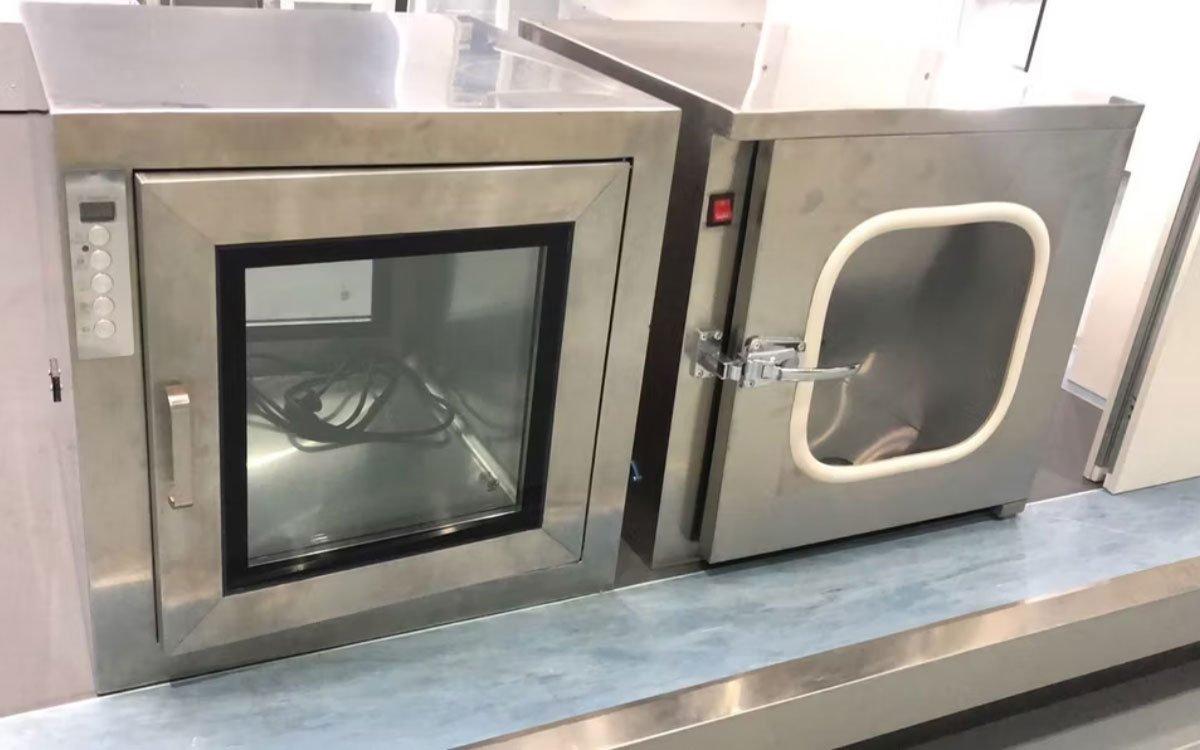

Giải pháp Pass Box tại VCR

VCR cung cấp Static Pass Box, Dynamic Pass Box và VHP Pass Box theo yêu cầu truyền vật tư của từng nhà máy.

Cấu hình interlock, trạng thái khóa khi mất điện, mở cửa khẩn cấp, nguồn UPS và logic khởi động lại được xây dựng theo URS của dự án. Với Dynamic Pass Box, VCR tích hợp quạt, HEPA, chênh áp lọc, timer và chương trình làm sạch. VHP Pass Box được trang bị hệ thống điều khiển chu trình, cảm biến, cảnh báo và logic an toàn cửa theo cấu hình đã thống nhất.

VCR đồng thời chuẩn bị bản vẽ điện, mô tả chức năng, ma trận cảnh báo và nội dung kiểm tra phục vụ FAT, SAT cùng OQ. Hồ sơ giúp nhà máy xác nhận rõ phản ứng của thiết bị trong tình huống mất nguồn trước khi đưa vào vận hành.

Kết luận

Trạng thái Pass Box khi mất điện phụ thuộc vào loại khóa, nguồn dự phòng và chức năng xử lý trong khoang. Static Pass Box dùng interlock cơ khí thường duy trì liên động cửa, Dynamic Pass Box mất airflow khi quạt dừng, còn VHP Pass Box chuyển chu trình sang trạng thái lỗi và giữ cửa theo logic an toàn.

Phương án fail-safe, fail-secure, UPS và trình tự khởi động lại nên được xác lập ngay trong URS, sau đó kiểm tra tại FAT, SAT và OQ. Cách triển khai này giúp thiết bị phản ứng ổn định, bảo vệ sự phân cách giữa hai khu vực và hỗ trợ xử lý vật tư rõ ràng sau sự cố.

FAQs

Pass Box mất điện có mở được cửa không?

Khả năng mở cửa phụ thuộc vào khóa fail-safe, fail-secure, interlock cơ khí và nguồn UPS của thiết bị.

Dynamic Pass Box có tiếp tục lọc khí khi mất điện?

Quạt dừng làm quá trình tuần hoàn khí qua HEPA tạm ngắt. Sau khi có điện, thiết bị thực hiện lại chu trình làm sạch theo chương trình vận hành.

Chu trình UV bị mất điện có tiếp tục được sử dụng?

Tải vật tư được xử lý theo SOP. Nhiều hệ thống khởi động lại toàn bộ thời gian chiếu để bảo đảm chu trình đạt giá trị đã thiết lập.

VHP Pass Box có thể mở ngay sau khi có điện?

Cửa được giữ theo logic an toàn cho đến khi thông khí hoàn thành và cảm biến xác nhận nồng độ H₂O₂ nằm trong giới hạn mở cửa.
