Pass Box đặt bàn, âm tường hay dạng chân đứng?

Pass Box có thể được lắp trên bàn, xuyên qua vách phòng sạch hoặc đặt trên hệ khung chân độc lập. Mỗi phương án phù hợp với một nhóm vật tư, tải trọng và cách tổ chức thao tác khác nhau. Lựa chọn đúng kiểu lắp Pass Box giúp thiết bị đồng bộ với layout, thuận tiện vệ sinh và duy trì độ ổn định trong quá trình sử dụng.

Tóm tắt

Ba kiểu lắp Pass Box khác nhau ở điểm nào?
Pass Box đặt bàn phù hợp với vật tư nhỏ
Pass Box âm tường tối ưu không gian phòng sạch
Pass Box dạng chân đứng dành cho tải lớn và nặng
Kích thước và tải trọng quyết định kiểu lắp
Cách tổ chức thao tác ở hai phía
Static, Dynamic và VHP ảnh hưởng đến phương án lắp
Giải pháp Pass Box tại VCR
Kết luận
FAQs

Ba kiểu lắp Pass Box khác nhau ở điểm nào?

Các tên gọi Pass Box đặt bàn, Pass Box âm tường và Pass Box dạng chân đứng phản ánh cách thiết bị được bố trí và đỡ tải tại công trình. Chức năng Static, Dynamic hoặc VHP được xác định riêng theo yêu cầu kiểm soát vật tư.

Một Static Pass Box có thể lắp âm tường hoặc đặt trên khung chân. Dynamic Pass Box cũng có thể lắp xuyên panel, trong khi phần cụm quạt – lọc được bố trí phía trên, phía sau hoặc bên cạnh. VHP Pass Box thường có kích thước và hệ thống kỹ thuật lớn hơn nên phương án chân đứng xuất hiện phổ biến hơn.

Việc lựa chọn bắt đầu từ kích thước tải, khối lượng, tần suất truyền, chiều cao thao tác và kết cấu vách. Thiết kế phòng sạch theo ISO 14644-4 được xây dựng xuyên suốt từ yêu cầu sử dụng đến thiết kế, thi công và khởi động hệ thống. Vì vậy, kiểu lắp Pass Box nên được thống nhất từ giai đoạn layout thay vì bổ sung sau khi panel đã hoàn thiện.

Kiểu lắp	Đặc điểm chính	Nhóm vật tư phù hợp
Pass Box đặt bàn	Kích thước gọn, đặt trên bàn hoặc bệ có sẵn	Mẫu kiểm nghiệm, chai lọ, dụng cụ nhỏ
Pass Box âm tường	Thân thiết bị xuyên qua panel hoặc tường	Thùng, khay, vật tư truyền thường xuyên
Pass Box dạng chân đứng	Có khung hoặc chân đỡ xuống sàn	Tải lớn, tải nặng, thiết bị có cụm kỹ thuật lớn

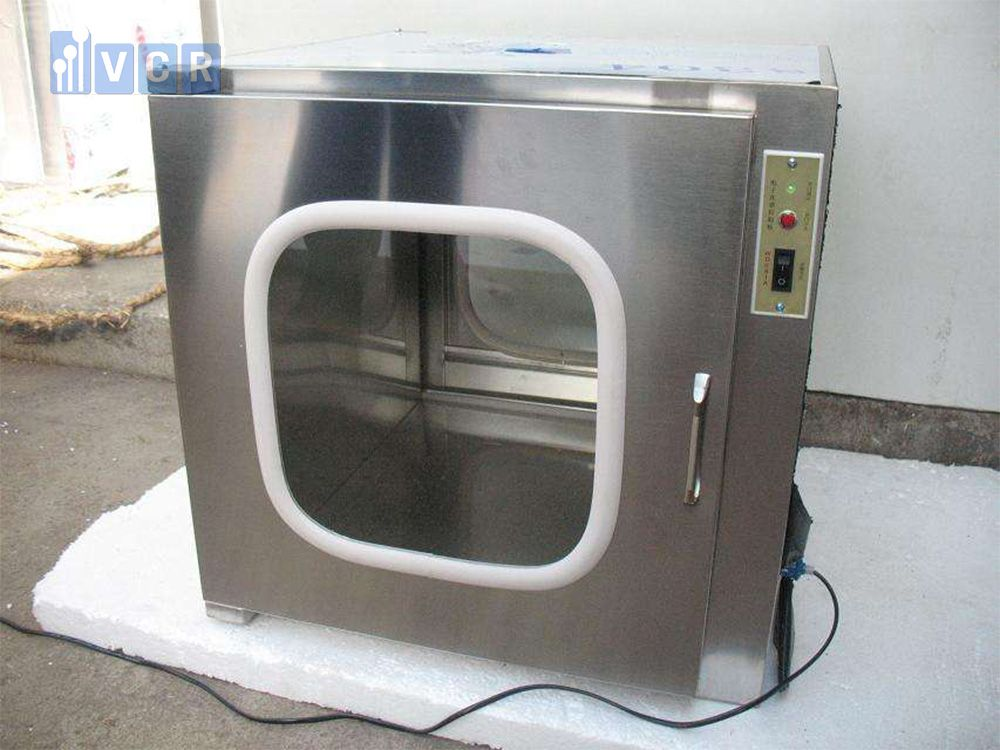

Pass Box đặt bàn phù hợp với vật tư nhỏ

Pass Box đặt bàn có thân thiết bị nằm trên một bề mặt đỡ như bàn inox, bệ kỹ thuật hoặc tủ thao tác. Cấu hình này phù hợp với mẫu kiểm nghiệm, chai lọ, dụng cụ thí nghiệm, linh kiện nhỏ và vật tư tiêu hao có khối lượng thấp.

Ưu điểm nổi bật là kích thước gọn và khả năng bố trí linh hoạt. Thiết bị có thể đặt tại khu vực lấy mẫu, phòng kiểm nghiệm hoặc vị trí truyền vật tư có tần suất vừa phải. Việc bảo trì cũng thuận tiện khi các bộ phận điện, khóa và đèn được bố trí quanh thân thiết bị.

Bàn đỡ phải đủ độ cứng và có kích thước phù hợp với đáy Pass Box. Mặt bàn lệch hoặc rung làm thân thiết bị mất cân bằng, ảnh hưởng đến độ ép gioăng và sự ổn định của interlock. Với Dynamic Pass Box, bệ đỡ cũng phải chịu được trọng lượng của quạt, HEPA và cụm điều khiển.

Chiều cao mặt bàn ảnh hưởng trực tiếp đến tư thế thao tác. Vật tư nên được đưa vào và lấy ra trong vùng tiếp cận thuận lợi, hạn chế cúi sâu hoặc nâng tải quá cao. Hướng dẫn về thao tác vật liệu thủ công nhấn mạnh vai trò của chiều cao làm việc, khoảng cách nâng và tư thế người vận hành trong việc giảm tải cơ học lên cơ thể.

Pass Box đặt bàn phù hợp hơn với khoang nhỏ. Khi kích thước cửa và tải trọng tăng, lực tác động lên mặt bàn, bản lề và khung thiết bị cũng tăng theo. Lúc này, phương án âm tường có gia cường hoặc dạng chân đứng mang lại độ ổn định cao hơn.

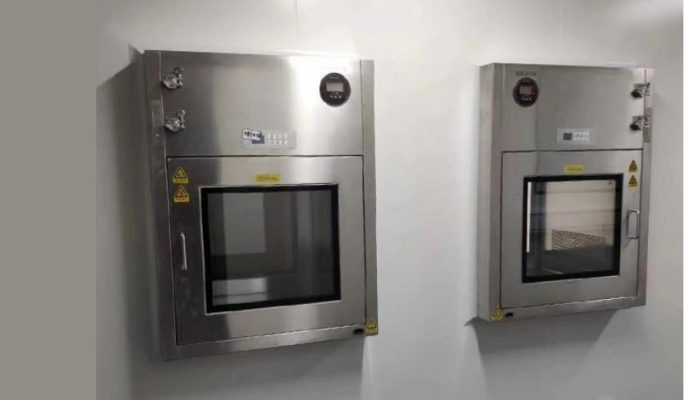

Pass Box âm tường tối ưu không gian phòng sạch

Pass Box âm tường được lắp xuyên qua panel hoặc tường xây, tạo đường truyền trực tiếp giữa hai khu vực. Phần thân nằm trong ô chờ, còn hai mặt cửa tiếp cận từ hai phía phòng.

Đây là phương án phổ biến trong các nhà máy dược phẩm, mỹ phẩm, thực phẩm, điện tử và phòng thí nghiệm. Thiết bị chiếm ít diện tích sàn, tạo luồng truyền vật tư rõ ràng và dễ phối hợp với layout phòng sạch.

Chất lượng lắp đặt phụ thuộc vào kích thước ô chờ, khung gia cường, mặt bích và đường seal quanh thân thiết bị. Bề mặt hoàn thiện phía trong phòng sạch nên phẳng, liền mạch và dễ lau. Hướng dẫn GMP đối với khu vực sạch yêu cầu các bề mặt lộ ra duy trì trạng thái nhẵn, kín và hạn chế hốc tích tụ hạt hoặc vi sinh.

Panel phòng sạch có kết cấu nhẹ nên ô chờ thường được gia cường trước khi đưa thiết bị vào. Khung đỡ giúp giữ cao độ, hạn chế rung và giảm ứng suất lên đường seal trong quá trình đóng mở cửa.

Với Dynamic Pass Box âm tường, vị trí cụm quạt – lọc phải có khoảng bảo trì phù hợp. Một thiết bị lắp sát trần có thể gây khó khăn khi thay HEPA hoặc kiểm tra quạt. Cấu hình có cửa bảo trì phía hành lang kỹ thuật thường thuận tiện hơn cho nhà máy.

Hai cửa của Pass Box tạo sự phân cách giữa các khu vực. Trong ứng dụng vô trùng, cửa vào và cửa ra được kiểm soát để tránh mở đồng thời; interlock được áp dụng theo cấp sạch và chiến lược kiểm soát nhiễm của cơ sở.

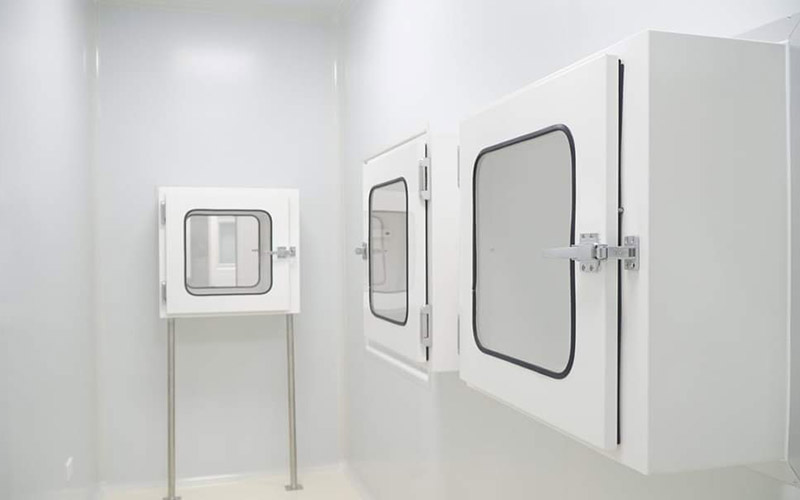

Pass Box dạng chân đứng dành cho tải lớn và nặng

Pass Box dạng chân đứng sử dụng hệ chân hoặc khung đỡ riêng truyền tải trực tiếp xuống sàn. Thiết bị có thể đặt sát vách, xuyên vách hoặc bố trí như một cụm độc lập tùy layout.

Phương án này phù hợp với thùng nguyên liệu, khay kim loại, dụng cụ sản xuất, linh kiện lớn hoặc vật tư được truyền với số lượng nhiều trong mỗi lượt. Khung chân tạo nền đỡ chắc, giảm tải cho panel và giúp khoang duy trì độ phẳng khi sử dụng lâu dài.

Với vật tư nặng, đáy khoang có thể tích hợp con lăn, ray trượt hoặc bàn chuyển tiếp ở hai phía. Cấu hình này giảm lực nâng thủ công và hỗ trợ đưa tải vào khoang theo phương ngang.

Pass Box chân đứng cũng phù hợp với Dynamic Pass Box kích thước lớn hoặc VHP Pass Box có cụm quạt, bộ lọc, cảm biến và hệ thống điều khiển phức tạp. Không gian phía dưới hoặc bên cạnh có thể được sử dụng cho tủ điện và các kết nối kỹ thuật.

Đổi lại, thiết bị chiếm diện tích sàn lớn hơn. Vị trí chân đỡ phải tránh giao cắt với lối đi, xe đẩy và khu vực vệ sinh. Chân thiết bị nên có bề mặt gọn, chắc và tạo khoảng tiếp cận phù hợp cho hoạt động làm sạch sàn.

Kích thước và tải trọng quyết định kiểu lắp

Vật tư nhỏ, nhẹ và truyền theo từng mẫu phù hợp với Pass Box đặt bàn. Thùng hàng kích thước trung bình, tần suất truyền cao và vị trí xuyên panel phù hợp với Pass Box âm tường. Tải lớn, nặng hoặc sử dụng xe đẩy thường hướng đến Pass Box dạng chân đứng.

Khối lượng vật tư ảnh hưởng đến độ dày đáy, khung đỡ và cao độ lắp. Một thùng nhẹ có thể đặt ở độ cao ngang mặt bàn. Tải nặng thuận tiện hơn khi đáy khoang nằm gần cao độ xe đẩy hoặc bàn con lăn.

Kích thước cửa cũng tác động đến lựa chọn. Cánh cửa lớn tạo mô-men cao hơn lên bản lề và khung. Kết cấu chân đứng hoặc khung âm tường được gia cường sẽ duy trì độ ổn định tốt hơn so với một mặt bàn nhẹ.

Tần suất sử dụng cũng mang ý nghĩa quan trọng. Pass Box hoạt động nhiều lượt mỗi giờ chịu số chu kỳ đóng mở lớn, vì vậy kết cấu đỡ và cơ cấu cửa phải phù hợp với cường độ vận hành.

Cách tổ chức thao tác ở hai phía

Hai phía Pass Box nên có đủ khoảng đứng, mở cửa và lấy vật tư. Hướng mở cửa được phối hợp với lối đi, bàn thao tác và thiết bị liền kề.

Với Pass Box đặt bàn, mặt bàn hai bên có thể tạo thành một đường chuyển vật tư liên tục. Với Pass Box âm tường, cao độ đáy thường được chọn theo nhóm tải sử dụng nhiều nhất. Với dạng chân đứng, đáy khoang có thể ngang với xe đẩy hoặc bàn nâng.

Khoảng cách vật tư đến cơ thể càng ngắn, thao tác càng thuận lợi. Các hướng dẫn về nâng và di chuyển vật liệu đề cao việc giảm khoảng với tay, hạn chế tư thế gò bó và duy trì bề mặt làm việc ổn định.

Cách bố trí này cũng tác động đến vệ sinh. Bề mặt quanh thiết bị nên dễ tiếp cận, hạn chế khe hẹp giữa Pass Box với tường, bàn hoặc sàn.

Static, Dynamic và VHP ảnh hưởng đến phương án lắp

Static Pass Box có cấu tạo gọn, vì vậy cả ba phương án đặt bàn, âm tường và chân đứng đều có thể áp dụng tương đối linh hoạt.

Dynamic Pass Box tích hợp quạt, HEPA, đường cấp – hồi khí và đồng hồ chênh áp. Cụm kỹ thuật làm tăng trọng lượng và kích thước tổng thể. Phương án âm tường hoặc chân đứng thường tạo điều kiện bố trí bảo trì tốt hơn đối với thiết bị lớn.

VHP Pass Box có thêm cảm biến, hệ thống tuần hoàn, kết nối tạo hơi và chương trình thông khí. Khung chân độc lập giúp thiết bị ổn định, đồng thời tạo không gian cho tủ điện và đường kỹ thuật.

Dù chọn kiểu lắp nào, Pass Box vẫn phải duy trì mục tiêu bảo vệ khu vực sạch hơn, kiểm soát hai cửa và phù hợp với quy trình truyền vật tư. Hướng dẫn GMP xem pass-through hatch là một phần của hệ thống phân cách vật tư và yêu cầu thiết kế gắn với đánh giá rủi ro cùng chiến lược kiểm soát nhiễm.

Giải pháp Pass Box tại VCR

VCR cung cấp Static Pass Box, Dynamic Pass Box và VHP Pass Box với phương án đặt bàn, lắp âm tường hoặc sử dụng khung chân theo điều kiện dự án.

Thiết kế được xây dựng từ kích thước vật tư, tải trọng, tần suất truyền, chiều dày panel và cao độ thao tác. Với Pass Box âm tường, bản vẽ thể hiện ô chờ, mặt bích, khung gia cường và khoảng bảo trì. Với dạng chân đứng, VCR triển khai kết cấu đỡ, cao độ khoang và phương án phối hợp với bàn hoặc xe chuyển vật tư.

Dynamic Pass Box được tích hợp quạt, HEPA, cửa cấp – hồi khí, đồng hồ chênh áp và bộ điều khiển theo cấu hình đã thống nhất. VHP Pass Box được bố trí cụm kỹ thuật và hệ thống điều khiển phù hợp với chu trình xử lý của nhà máy.

Kết luận

Lựa chọn Pass Box đặt bàn, âm tường hay dạng chân đứng phụ thuộc vào vật tư, tải trọng, tần suất vận hành và không gian lắp đặt. Dạng đặt bàn phù hợp với tải nhỏ; dạng âm tường tối ưu diện tích và tạo đường truyền rõ ràng; dạng chân đứng mang lại nền đỡ ổn định cho thiết bị lớn hoặc tải nặng.

Phương án hiệu quả nhất hình thành từ sự phối hợp giữa khoang Pass Box, kết cấu vách, chiều cao thao tác và kế hoạch bảo trì ngay từ giai đoạn thiết kế.
