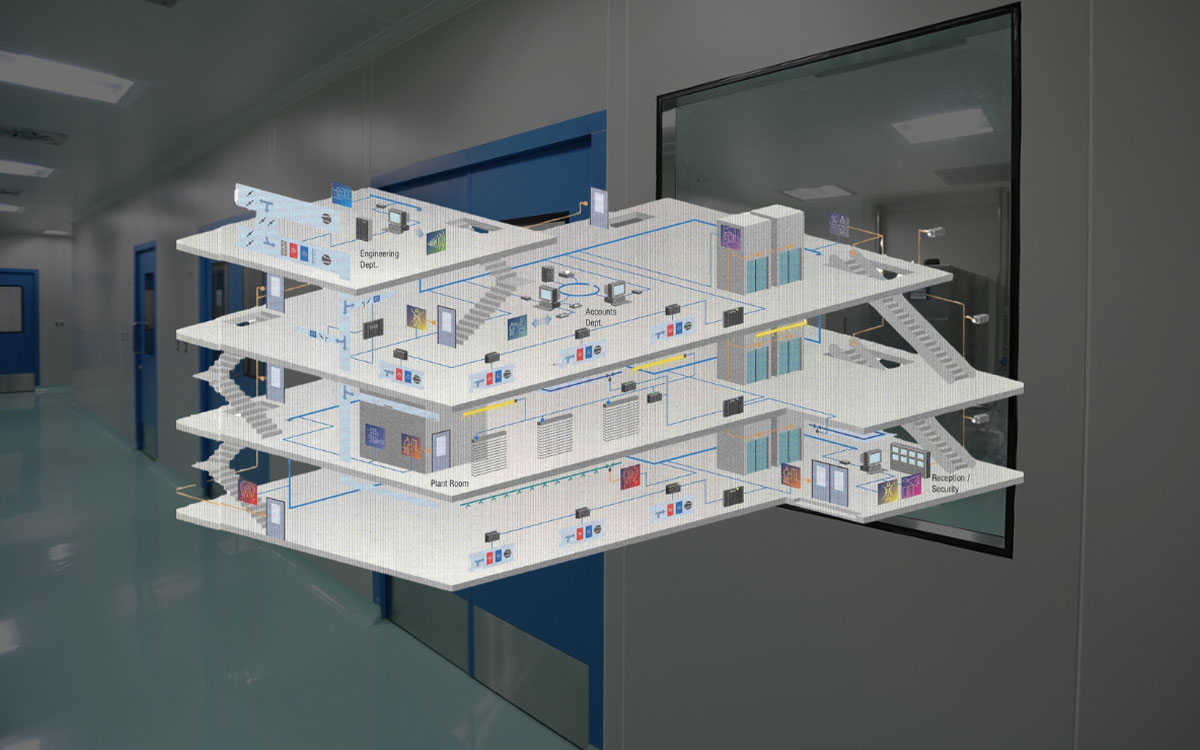

Pass Box có cần kết nối với BMS hoặc EMS?

BMS và EMS khác nhau thế nào?

BMS – Building Management System là hệ thống quản lý các hạng mục kỹ thuật của tòa nhà hoặc nhà máy, thường bao gồm HVAC, điện, quạt, điều hòa, áp suất phòng và các cảnh báo thiết bị. Hệ thống điều khiển tòa nhà giúp người vận hành theo dõi trạng thái, phát hiện lỗi và quản lý hoạt động của các thiết bị kỹ thuật.

Trong môi trường dược phẩm và phòng sạch, EMS – Environmental Monitoring System thường được hiểu là hệ thống giám sát môi trường. EMS có thể tiếp nhận dữ liệu về tiểu phân, nhiệt độ, độ ẩm, chênh áp phòng và một số thông số môi trường khác tùy thiết kế.

Thuật ngữ EMS tại một số dự án cũng có thể mang nghĩa Energy Management System. Vì vậy, hồ sơ URS, danh sách tín hiệu và sơ đồ kết nối nên ghi đầy đủ tên hệ thống để tránh nhầm giữa giám sát môi trường và quản lý năng lượng.

ISO 14644-2 xác định kế hoạch giám sát phòng sạch dựa trên đánh giá rủi ro và các thông số có ảnh hưởng đến độ sạch tiểu phân. Dữ liệu giám sát được sử dụng để chứng minh phòng sạch hoặc vùng sạch duy trì hiệu năng đã thiết kế.

Mức độ kết nối phụ thuộc vào loại Pass Box

Static Pass Box thường có ít tín hiệu. Thiết bị chủ yếu gồm hai cửa, khóa liên động, đèn báo, timer và đèn UV tùy cấu hình. Với đường truyền vật tư có mức độ quan trọng thấp, hệ thống điều khiển cục bộ có thể đáp ứng đầy đủ hoạt động vận hành.

Dynamic Pass Box tích hợp quạt, HEPA, lọc sơ cấp, đồng hồ chênh áp và chương trình làm sạch. Các thông số như trạng thái quạt, lỗi quạt, chênh áp lọc và trạng thái chu trình mang giá trị cao hơn khi được đưa về hệ thống giám sát.

VHP Pass Box tạo ra lượng dữ liệu lớn hơn, gồm trạng thái cửa, giai đoạn chu trình, nồng độ H₂O₂, nhiệt độ, độ ẩm, thời gian tiếp xúc, thông khí và cảnh báo. Dòng thiết bị này thường được tích hợp với hệ thống quản lý dữ liệu hoặc mạng giám sát của nhà máy theo phạm vi URS.

EU GMP Annex 1 yêu cầu nội dung giám sát thiết bị được xác định từ giai đoạn xây dựng yêu cầu người sử dụng và xác nhận trong quá trình qualification. Các sự kiện cảnh báo thiết bị được ghi nhận, đánh giá và xem xét xu hướng theo mức độ quan trọng.

Pass Box có thể truyền những tín hiệu nào?

Danh sách tín hiệu được xây dựng theo cấu hình thực tế. BMS thường tiếp nhận trạng thái kỹ thuật và cảnh báo thiết bị. EMS phù hợp với các thông số môi trường hoặc dữ liệu có liên hệ trực tiếp với chương trình giám sát phòng sạch.

Thông số được đưa về BMS hoặc EMS phải có ý nghĩa vận hành rõ ràng. Việc truyền quá nhiều tín hiệu ít giá trị có thể làm hệ thống xuất hiện dày đặc cảnh báo và gây khó khăn cho quá trình phân tích.

Khi nào kết nối BMS mang lại giá trị?

Pass Box kết nối BMS phù hợp khi nhà máy quản lý tập trung nhiều thiết bị kỹ thuật hoặc muốn phát hiện sớm lỗi quạt, mất nguồn và chênh áp lọc tăng cao.

Với Dynamic Pass Box, BMS có thể hiển thị trạng thái hoạt động của quạt, tín hiệu lỗi và cảnh báo sức cản bộ lọc. Đội kỹ thuật nhận được thông tin sớm hơn để kiểm tra pre-filter, HEPA hoặc motor quạt trước khi airflow suy giảm đáng kể.

WHO hướng dẫn các hệ thống HVAC phải được kiểm soát và giám sát để duy trì các thông số đã xác định. Hệ thống giám sát tự động phải có khả năng cảnh báo khi thông số vượt giới hạn; các hệ thống được xác định là GxP được thẩm định phù hợp. Cảnh báo cũng được áp dụng khi thành phần quan trọng như quạt gặp sự cố.

BMS cũng thuận tiện cho nhà máy có nhiều Pass Box tại các phân khu khác nhau. Trạng thái được tập trung trên một giao diện giúp bộ phận kỹ thuật theo dõi xu hướng chênh áp, số lần lỗi và thời gian thiết bị ngừng hoạt động.

Khi nào kết nối EMS phù hợp hơn?

Pass Box kết nối EMS mang ý nghĩa rõ hơn khi dữ liệu của thiết bị liên quan đến trạng thái môi trường, quá trình khử nhiễm hoặc đánh giá điều kiện tại khu vực vô trùng.

Ví dụ, chênh áp được xác định là thông số quan trọng có thể được giám sát liên tục và lưu hồ sơ. Hệ thống cảnh báo phải thông báo ngay khi nguồn khí gặp sự cố hoặc chênh áp giảm dưới giới hạn đã thiết lập. Thời gian trễ cảnh báo được đánh giá và giải trình trong chiến lược kiểm soát nhiễm.

Với VHP Pass Box, EMS hoặc hệ thống dữ liệu chuyên dụng có thể tiếp nhận nhiệt độ, độ ẩm, nồng độ H₂O₂ và trạng thái từng giai đoạn. Dữ liệu này hỗ trợ đánh giá chu trình, điều tra sai lệch và truy xuất lịch sử vận hành.

Chương trình giám sát môi trường trong sản xuất vô trùng thường bao gồm tiểu phân, vi sinh, nhiệt độ, độ ẩm và các đặc tính cụ thể khác. Thông tin từ các hệ thống này được sử dụng trong đánh giá định kỳ, điều tra và xác nhận độ tin cậy của trạng thái kiểm soát.

BMS và EMS nên giám sát hay điều khiển Pass Box?

Trong nhiều dự án, BMS hoặc EMS giám sát Pass Box theo dạng đọc tín hiệu. Logic interlock, chương trình làm sạch và điều kiện mở cửa vẫn được xử lý tại PLC hoặc bộ điều khiển cục bộ của thiết bị.

Cách bố trí này giữ phản ứng của khóa cửa và cảnh báo an toàn độc lập với trạng thái mạng. Khi kết nối BMS hoặc EMS bị gián đoạn, Pass Box vẫn duy trì logic vận hành tại chỗ theo chương trình đã thẩm định.

Quyền điều khiển từ xa chỉ được triển khai khi quy trình xác định rõ chức năng, quyền người dùng và tình huống sử dụng. Lệnh mở cửa từ hệ thống trung tâm có thể ảnh hưởng trực tiếp đến phân cách giữa hai khu vực, vì vậy chức năng này thường được kiểm soát chặt hơn tín hiệu giám sát.

Các hệ thống điều khiển tòa nhà hiện đại có khả năng kết nối cảm biến, theo dõi điều kiện và phát hiện lỗi. Mức độ tích hợp càng cao thì yêu cầu về bảo mật mạng, phân quyền và quản lý thay đổi càng lớn.

Cảnh báo nào nên được ưu tiên?

Cảnh báo của Pass Box nên được phân loại theo ảnh hưởng đến sản phẩm, môi trường và khả năng vận hành.

Cảnh báo quan trọng thường liên quan đến lỗi interlock, hai cửa ở trạng thái bất thường, quạt ngừng, chu trình VHP lỗi, nồng độ H₂O₂ chưa đạt điều kiện mở cửa hoặc mất nguồn. Cảnh báo chênh áp lọc cao có thể được xếp theo mức độ ảnh hưởng của việc suy giảm airflow.

EU GMP Annex 1 nêu rằng cảnh báo thiết bị phải được xác nhận và phân tích xu hướng. Tần suất xem xét được xác định theo mức độ quan trọng, trong đó cảnh báo quan trọng được đánh giá ngay.

Mỗi cảnh báo nên có tên rõ ràng, ngưỡng kích hoạt, thời gian trễ, mức ưu tiên và hành động tương ứng. Ma trận cảnh báo giúp thống nhất thông tin giữa nhà cung cấp Pass Box, đơn vị BMS, EMS và bộ phận thẩm định.

Kết nối dữ liệu có làm phát sinh yêu cầu thẩm định?

Mức độ thẩm định được xác định theo mục đích sử dụng của dữ liệu. Tín hiệu chỉ phục vụ bảo trì kỹ thuật có phạm vi kiểm soát khác với dữ liệu được sử dụng để đánh giá chu trình, phê duyệt hoạt động hoặc điều tra sai lệch GMP.

Khi BMS, EMS hoặc phần mềm Pass Box trở thành hệ thống máy tính phục vụ hoạt động GMP, ứng dụng phải được thẩm định và hạ tầng công nghệ thông tin phải được qualification.

Dữ liệu điện tử phải duy trì tính đầy đủ, nhất quán, bền vững và sẵn có theo nguyên tắc ALCOA+. Hệ thống có chức năng audit trail sẽ ghi nhận thời điểm tạo, sửa hoặc xóa dữ liệu cùng thông tin liên quan đến thao tác.

Với Static Pass Box đơn giản, dữ liệu cảnh báo cửa có thể chỉ phục vụ vận hành. Với VHP Pass Box, báo cáo chu trình và các thông số khử nhiễm thường có mức độ quan trọng cao hơn, kéo theo yêu cầu rõ hơn về phân quyền, sao lưu, đồng bộ thời gian và truy xuất lịch sử.

Nội dung kết nối nên xác định trong URS

Yêu cầu kết nối BMS hoặc EMS cho Pass Box nên được thống nhất ngay từ giai đoạn URS. Việc bổ sung sau khi thiết bị đã sản xuất có thể phát sinh thay đổi PLC, tủ điện, cổng giao tiếp và chương trình điều khiển.

URS nên mô tả tên tín hiệu, dạng tín hiệu, giao thức, hướng truyền dữ liệu, giới hạn cảnh báo và yêu cầu lưu trữ. Các giao thức như Modbus RTU, Modbus TCP, BACnet hoặc tín hiệu tiếp điểm khô có thể được lựa chọn theo hạ tầng của nhà máy.

Danh sách I/O, sơ đồ mạng và ma trận nguyên nhân – kết quả tạo cơ sở cho lập trình và kiểm tra. Từng tín hiệu được thử tại FAT, sau đó kiểm tra lại tại SAT hoặc OQ khi Pass Box đã kết nối với hệ thống thực tế.

Trường hợp Pass Box vận hành độc lập

Vận hành độc lập phù hợp với Static Pass Box có chức năng đơn giản, số lượng thiết bị ít và mức độ ảnh hưởng thấp. Trạng thái cửa, đèn báo và interlock được theo dõi trực tiếp tại vị trí sử dụng.

Dynamic Pass Box cũng có thể vận hành độc lập khi PLC cục bộ hiển thị đầy đủ trạng thái quạt, chênh áp và cảnh báo. Bộ phận kỹ thuật ghi nhận thông số theo lịch và xử lý theo SOP.

Mô hình độc lập giảm phạm vi tích hợp và thẩm định hệ thống trung tâm. Đổi lại, hoạt động ghi nhận, tổng hợp xu hướng và thông báo sự cố phụ thuộc nhiều hơn vào quá trình kiểm tra tại chỗ.

Giải pháp Pass Box tại VCR

VCR cung cấp Static Pass Box, Dynamic Pass Box và VHP Pass Box theo yêu cầu truyền vật tư của từng nhà máy.

Với các dự án có hệ thống quản lý tập trung, VCR triển khai tùy chọn tín hiệu kết nối BMS hoặc EMS theo URS. Phạm vi có thể bao gồm trạng thái cửa, interlock, quạt, chênh áp lọc, chu trình làm sạch, cảnh báo mất nguồn và tín hiệu VHP theo cấu hình thiết bị.

VCR phối hợp xây dựng danh sách I/O, sơ đồ điện, mô tả chức năng và ma trận cảnh báo. Các tín hiệu được kiểm tra trong FAT và phối hợp chạy thử với hệ thống của nhà máy tại giai đoạn lắp đặt, SAT hoặc OQ.

Kết luận

Pass Box kết nối BMS hoặc EMS mang lại giá trị khi thiết bị có nhiều thông số kỹ thuật, nằm trong đường truyền vật tư quan trọng hoặc tạo dữ liệu phục vụ giám sát và thẩm định.

BMS phù hợp với trạng thái quạt, mất nguồn, lỗi thiết bị và chênh áp lọc. EMS phù hợp với thông số môi trường, dữ liệu VHP và các tín hiệu thuộc chương trình kiểm soát phòng sạch. Static Pass Box đơn giản có thể vận hành độc lập, trong khi Dynamic và VHP Pass Box thường có nhiều lợi ích hơn khi tích hợp giám sát tập trung.

FAQs

Static Pass Box có thể kết nối BMS không?

Static Pass Box có thể truyền trạng thái cửa, interlock, mất nguồn hoặc cảnh báo timer khi bộ điều khiển được trang bị đầu ra phù hợp.

Dynamic Pass Box nên truyền tín hiệu nào về BMS?

Các tín hiệu thường gồm trạng thái quạt, lỗi quạt, chênh áp lọc, trạng thái cửa, mất nguồn và kết quả chu trình làm sạch.

Kết nối EMS có đồng nghĩa Pass Box phải lắp cảm biến tiểu phân?

Cảm biến được lựa chọn theo kế hoạch giám sát và mục tiêu của dự án. EMS có thể tiếp nhận các tín hiệu sẵn có từ Pass Box mà chưa cần tích hợp thêm bộ đếm hạt trong khoang.

Mất kết nối BMS có làm Pass Box dừng hoạt động?

Thiết kế điều khiển cục bộ cho phép Pass Box tiếp tục duy trì interlock và chu trình theo chương trình tại thiết bị. Trạng thái mất kết nối được phát cảnh báo theo cấu hình hệ thống.
