Mỗi loại này đều phục vụ mục đích và phương pháp sử dụng khác nhau, do đó, cấu trúc của chúng cũng có nhiều sự khác biệt đáng kể. Trong bài viết này, chúng tôi sẽ hướng dẫn các bạn khám phá cấu trúc chi tiết của từng loại để hiểu rõ hơn về sự khác biệt giữa chúng.

Xem thêm:

Nguyên tắc hoạt động của Pass Box

Vệ sinh Pass Box như thế nào?

Cấu tạo Pass Box

Static Pass box

Static Pass Box (Hộp chuyển hàng phòng sạch tiêu chuẩn) có cấu tạo chính gồm có: Thân hộp, Cửa, Khóa liên động và Đèn UV.

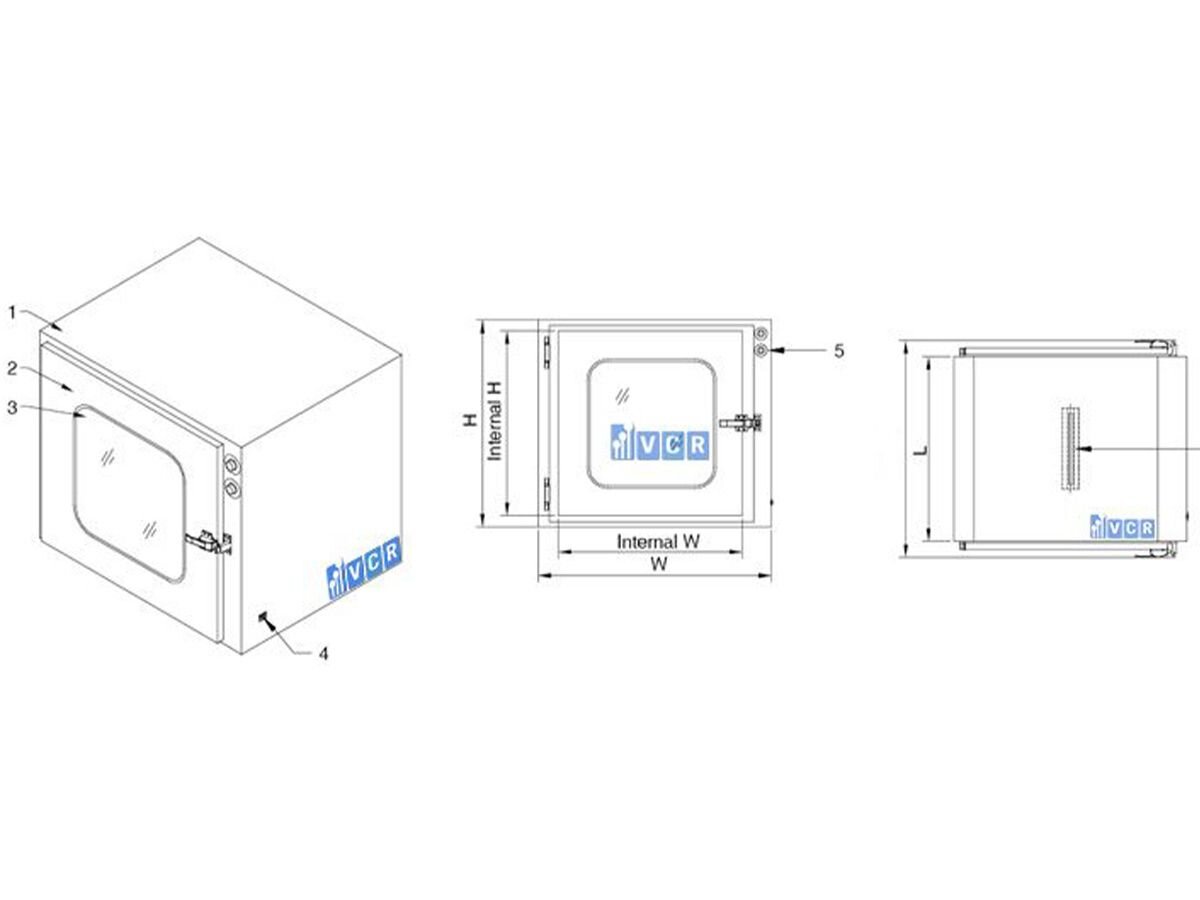

Cấu tạo Static Pass Box
Cấu tạo Static Pass Box

Chú thích: (1): Thân hộp; (2) Cửa; (3): Kính; (4): Ổ cắm điện; (5): Công tắc điều khiển; (6): Đèn UV

Thân hộp

Thân hộp là thành phần quyết định cấu trúc của Pass Box. Nó bao gồm vỏ bên ngoài và vỏ bên trong. Vỏ bên trong thường được chế tạo từ Inox 304, trong khi vỏ bên ngoài có thể được sản xuất từ các vật liệu như Inox 304, Inox 201, thép sơn tĩnh điện, ... tùy thuộc vào yêu cầu cụ thể của khách hàng.

Khi mua Pass Box, kích thước ngoài và trong của thân hộp cần được lưu ý để đảm bảo phù hợp với nhu cầu sử dụng.

Cửa

Mỗi Pass Box đi kèm với hai cửa, mỗi cửa đều được trang bị kính cường lực, được bao quanh bởi gioăng cao su nhằm giữ kính và tăng tính kín đáo cho hộp chuyển hàng. Cửa còn được trang bị tay nắm và tùy thuộc vào loại khóa liên động, cấu trúc của tay nắm có thể khác nhau. Bản lề là bộ phận liên kết giữa cửa và thân hộp, nên chúng cũng nên được sản xuất từ Inox 304.

Khóa liên động

Khóa liên động là thành phần quan trọng của Pass Box, đảm bảo rằng cả hai cửa không mở cùng một lúc. Điều này giúp ngăn chặn nguy cơ ô nhiễm chéo trong phòng sạch. Có hai loại khóa liên động là khóa liên động cơ và khóa liên động điện tử.

Đèn UV

Đèn UV được lắp đặt bên trong Pass Box và đóng vai trò trong quá trình diệt khuẩn cho các vật phẩm trước khi được đưa vào phòng sạch.

Đối với Static Pass Box có khóa liên động điện tử, còn có bộ phận hiển thị hệ thống điều khiển và các công tắc bật/tắt đèn. Ngoài ra, còn có ổ cắm và dây điện để cung cấp điện cho bộ phận khóa điện tử.

Dynamic Pass box

Dynamic Pass Box, hay còn được biết đến với tên gọi Hộp chuyển hàng tự làm sạch, bao gồm hầu hết các thành phần của Pass Box tiêu chuẩn, cùng với các thành phần bổ sung để nó có khả năng tự làm sạch.

Cấu trúc của loại Pass Box này bao gồm các thành phần chính sau đây: Thân hộp, Cửa, Khóa liên động, Đèn UV và bộ phận làm sạch.

Các thành phần như Thân hộp, Cửa, Khóa liên động và Đèn UV của Dynamic Pass Box đều tương tự như trong Static Pass Box. Tuy nhiên, đối với Thân hộp, vì phải chứa cả bộ phận làm sạch, nó có kích thước cao hơn so với Pass Box tiêu chuẩn.

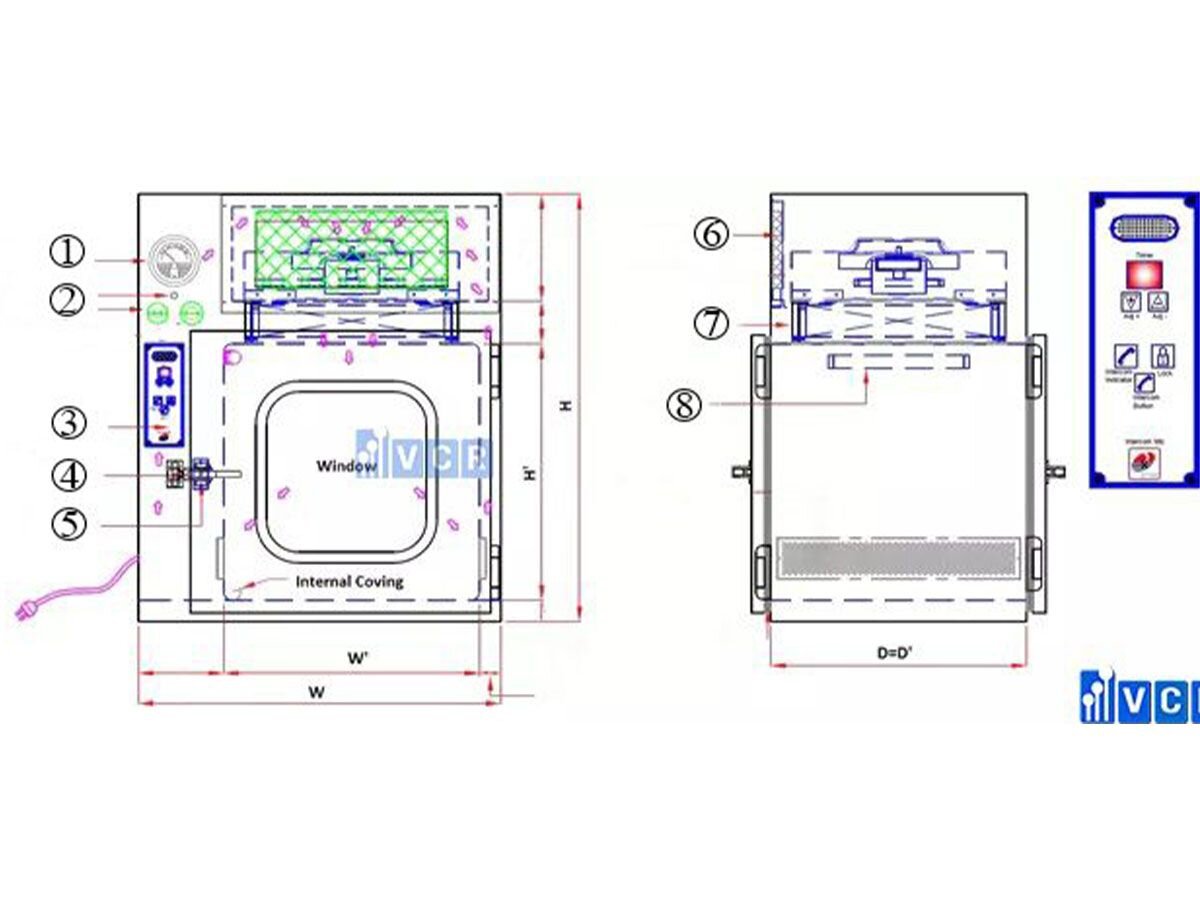

Cấu tạo Dynamic Pass Box
Cấu tạo Dynamic Pass Box

Chú thích: (1): Đồng hồ chênh áp; (2): Cổng kiểm tra PAO; (3): Bảng điều khiển; (4): Tay nắm; (5): Khóa liên động; (6): Lọc thô; (7): Lọc Hepa; (8): Đèn UV.

Giờ chúng ta sẽ khám phá bộ phận quan trọng tạo nên đặc tính động của Dynamic Pass Box, đó là bộ phận làm sạch. Cấu trúc của nó bao gồm: Quạt, Lọc thô, Lọc Hepa, Tấm tản khí, Đồng hồ chênh áp, Cổng kiểm tra PAO và Bảng điều khiển.

  • Quạt: Thực hiện nhiệm vụ hút và đẩy không khí sạch xuống bên trong Dynamic Pass Box.
  • Lọc thô: Sử dụng tấm lọc G4 để loại bỏ các hạt bụi lớn.
  • Lọc Hepa: Sử dụng tấm lọc Hepa H13 – H14 để lọc sạch không khí.
  • Tấm tản khí: Đặt phía dưới lọc Hepa để phân tản dòng không khí.
  • Đồng hồ chênh áp: Đo chênh áp bên trong lọc để đánh giá áp suất và hiệu suất làm việc của tấm lọc Hepa.
  • Cổng kiểm tra PAO: Hỗ trợ Đồng hồ chênh áp trong việc kiểm tra hiệu suất lọc.
  • Bảng điều khiển: Điều khiển hoạt động của quạt và đèn.

Đây là cấu tạo của Pass Box mà chúng tôi đã nghiên cứu và chia sẻ. Hy vọng rằng bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo của cả hai loại Pass Box.
