Khi tìm hiểu Pass Box phòng sạch, người đọc thường gặp nhiều thuật ngữ như Interlock, HEPA, UV, chênh áp, ISO 14644 hay GMP. Hiểu đúng các khái niệm này giúp lựa chọn, lắp đặt và vận hành Pass Box an toàn hơn trong môi trường kiểm soát sạch.
1. Pass Box là gì?
Pass Box là thiết bị trung chuyển vật tư, mẫu, dụng cụ hoặc bao bì giữa hai khu vực có mức độ sạch khác nhau. Thiết bị thường được lắp xuyên tường hoặc panel, có hai cửa đối diện để vật tư đi qua mà không cần nhân sự mở cửa phòng sạch liên tục.
Trong phòng sạch, Pass Box không chỉ là “hộp chuyển hàng”. Đây là một điểm kiểm soát nhiễm chéo, giúp giảm giao cắt giữa luồng người và luồng vật tư, hạn chế xáo trộn chênh áp và bảo vệ khu vực sạch hơn.
2. Static Pass Box
Static Pass Box là Pass Box tĩnh, không có quạt cấp khí và không có bộ lọc HEPA. Thiết bị hoạt động dựa trên khoang trung chuyển kín và hệ thống khóa liên động hai cửa.
Dòng này phù hợp với các điểm trung chuyển cơ bản giữa hai khu vực có cấp sạch tương đương hoặc rủi ro nhiễm bẩn không quá cao. Một số cấu hình có thể tích hợp đèn UV để hỗ trợ khử khuẩn bề mặt vật tư trong khoang chuyển.
3. Dynamic Pass Box
Dynamic Pass Box là Pass Box động, có quạt và bộ lọc HEPA để tạo luồng khí sạch trong khoang chuyển. So với Static Pass Box, dòng này phù hợp hơn khi vật tư đi từ khu vực kém sạch vào khu vực sạch hơn, hoặc khi cần kiểm soát hạt bụi trong khoang trung chuyển.
Dynamic Pass Box thường được dùng trong dược phẩm, mỹ phẩm, thực phẩm, điện tử, bán dẫn, bệnh viện và phòng thí nghiệm. Khi lựa chọn, cần kiểm tra cấp lọc HEPA, lưu lượng gió, đồng hồ chênh áp, độ kín khoang và kế hoạch bảo trì.
4. Interlock – khóa liên động
Interlock là cơ chế khóa liên động giúp đảm bảo hai cửa Pass Box không mở đồng thời. Khi một cửa đang mở, cửa còn lại sẽ bị khóa. Khi cửa thứ nhất đóng kín, cửa phía đối diện mới có thể mở.
Đây là thuật ngữ rất quan trọng vì Interlock quyết định khả năng cách ly giữa hai khu vực. Nếu hai cửa mở cùng lúc, không khí từ khu vực kém sạch có thể đi trực tiếp sang khu vực sạch hơn, làm tăng nguy cơ nhiễm chéo.
Interlock có thể là dạng cơ hoặc điện tử. Khóa cơ đơn giản, bền và không phụ thuộc nguồn điện. Khóa điện tử có thể kết hợp đèn báo, cảnh báo âm thanh, timer UV hoặc bảng điều khiển tùy cấu hình.

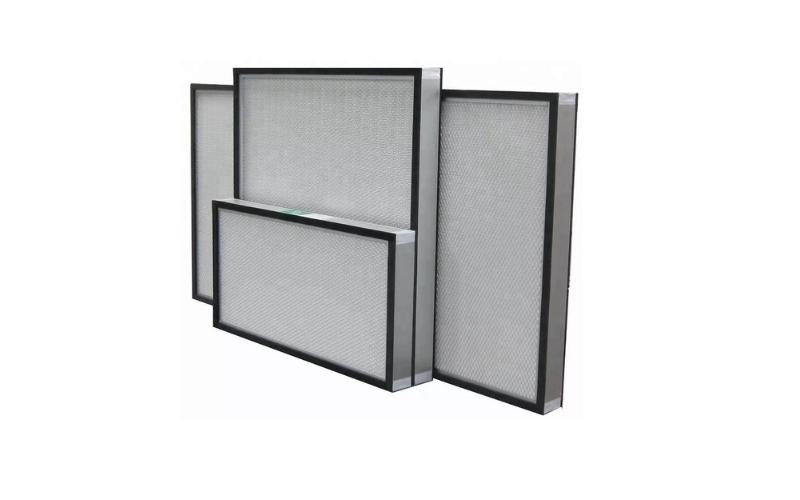

5. HEPA
HEPA là bộ lọc không khí hiệu suất cao, thường được dùng trong Dynamic Pass Box. Theo EN 1822, HEPA được đánh giá theo MPPS – kích thước hạt khó lọc nhất. HEPA H13 có hiệu suất tối thiểu 99,95%, còn H14 đạt 99,995% tại MPPS.
Trong Pass Box, HEPA giúp lọc hạt trong luồng khí đi qua khoang chuyển. Tuy nhiên, hiệu quả thực tế không chỉ phụ thuộc vào cấp lọc mà còn phụ thuộc độ kín thiết bị, lưu lượng gió, tình trạng lọc và việc kiểm tra sau lắp đặt.

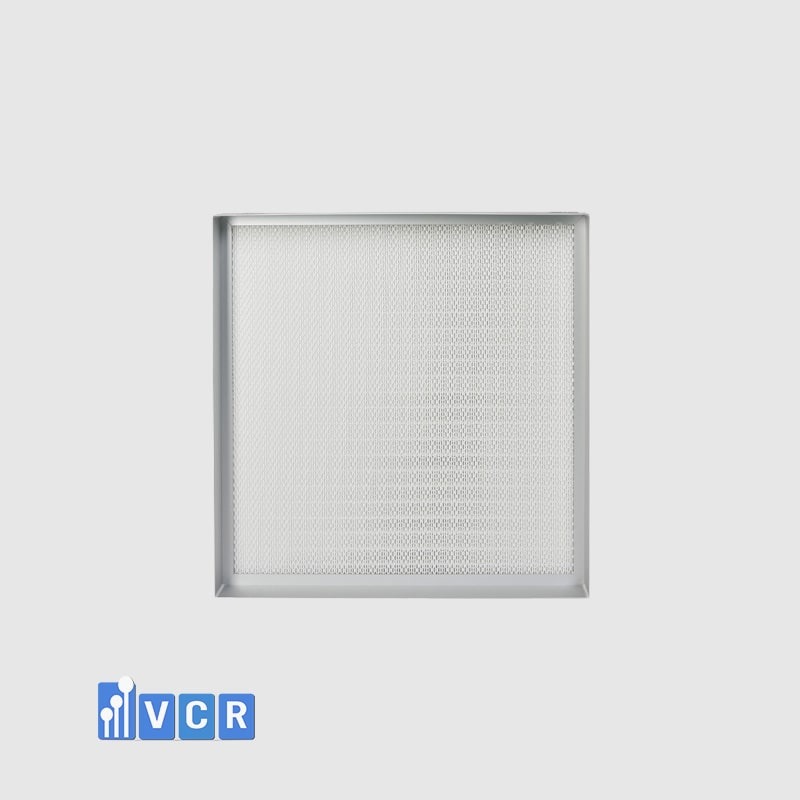

6. ULPA
ULPA là bộ lọc có hiệu suất cao hơn HEPA, thường dùng trong các môi trường yêu cầu kiểm soát hạt cực nghiêm ngặt như bán dẫn, vi điện tử hoặc một số khu vực nghiên cứu đặc biệt.
Không phải Pass Box nào cũng cần ULPA. Với phần lớn ứng dụng dược phẩm, mỹ phẩm, thực phẩm, bệnh viện hoặc phòng thí nghiệm thông thường, HEPA H13/H14 đã là cấu hình phổ biến hơn. Việc dùng ULPA cần dựa trên cấp sạch, rủi ro sản phẩm và yêu cầu thiết kế của từng dự án.

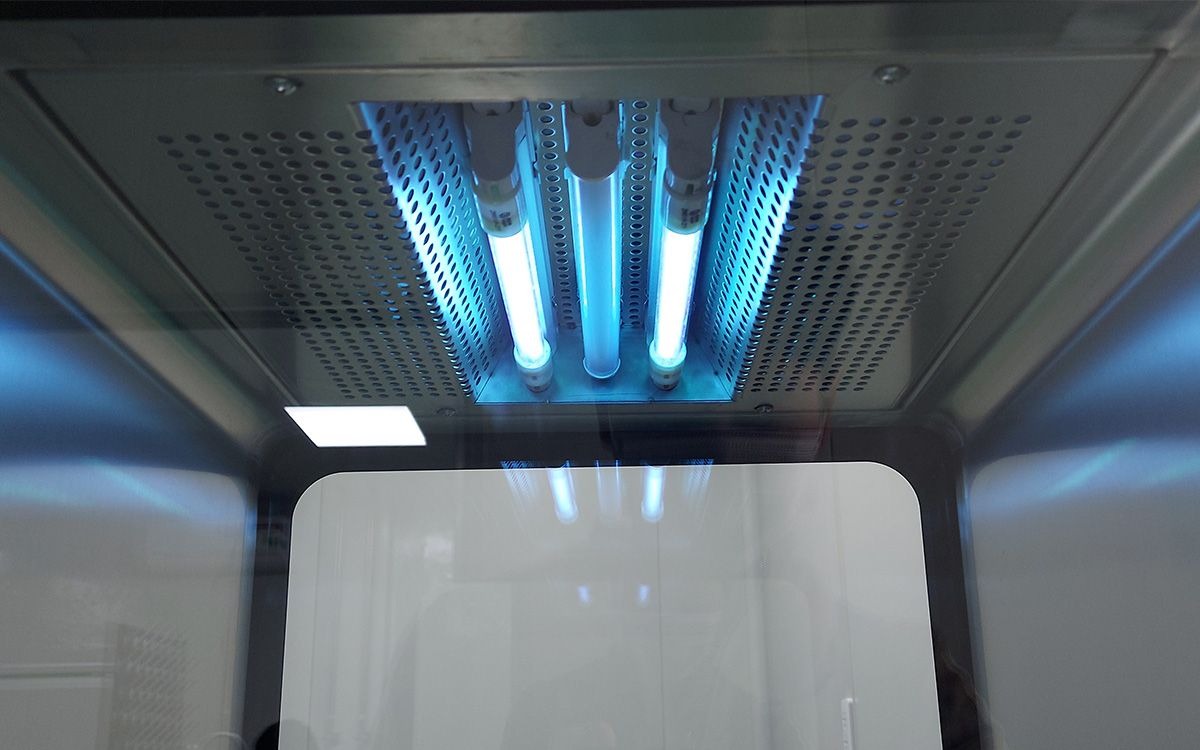

7. UV Pass Box
UV Pass Box là cách gọi Pass Box có tích hợp đèn UV để hỗ trợ khử khuẩn bề mặt vật tư trong khoang chuyển. Đèn UV thường dùng tia UV-C. Trong các thiết bị UVGI thương mại, bước sóng khoảng 253,7–254 nm rất phổ biến do đặc tính phát xạ của đèn thủy ngân áp suất thấp.
Cần hiểu đúng rằng UV không phải giải pháp khử khuẩn tuyệt đối. UV chỉ tác động tốt lên bề mặt được chiếu trực tiếp. Các vùng bị che khuất, mặt dưới vật tư, bao bì gấp nếp hoặc bề mặt còn bụi bẩn có thể không được xử lý đầy đủ. Vì vậy, UV nên được xem là biện pháp hỗ trợ, không thay thế quy trình vệ sinh vật tư.
8. Chênh áp phòng sạch
Chênh áp là sự khác biệt áp suất giữa hai khu vực. Trong phòng sạch, chênh áp giúp kiểm soát hướng di chuyển của không khí, thường từ khu sạch hơn sang khu kém sạch hơn để hạn chế nhiễm bẩn xâm nhập.
Pass Box nằm giữa hai khu vực nên có thể ảnh hưởng đến chênh áp nếu cửa không kín, khe lắp đặt hở hoặc hai cửa mở đồng thời. Với Dynamic Pass Box, đồng hồ chênh áp còn có thể dùng để theo dõi trạng thái bộ lọc HEPA. Giá trị chênh áp cần được xác định theo thiết kế HVAC và hồ sơ kỹ thuật, không nên gán một con số cố định cho mọi công trình.
9. ISO 14644
ISO 14644 là bộ tiêu chuẩn quốc tế về phòng sạch và vùng sạch. Trong đó, ISO 14644-1 phân loại độ sạch không khí dựa trên nồng độ hạt trong không khí.
Ví dụ, với hạt ≥ 0,5 µm, ISO Class 5 cho phép tối đa 3.520 hạt/m³, ISO Class 7 cho phép 352.000 hạt/m³ và ISO Class 8 cho phép 3.520.000 hạt/m³. Khi Pass Box được lắp giữa hai khu vực có cấp sạch khác nhau, việc chọn đúng cấu hình, độ kín và Interlock là yếu tố quan trọng để hỗ trợ duy trì cấp sạch.
10. GMP
GMP là thực hành sản xuất tốt, thường áp dụng trong dược phẩm, mỹ phẩm, thực phẩm chức năng và các ngành liên quan đến an toàn sản phẩm. Với Pass Box, GMP không đưa ra một kích thước hay cấu hình cố định cho mọi nhà máy, nhưng yêu cầu kiểm soát nhiễm bẩn bằng thiết kế, quy trình, vệ sinh, vận hành và bảo trì.
Trong thực tế, Pass Box cần được đưa vào SOP: vật tư nào được phép chuyển, chuyển theo chiều nào, có cần vệ sinh bề mặt không, có dùng UV/HEPA không, thời gian chờ bao lâu và xử lý bất thường thế nào.
11. Kiểm soát nhiễm chéo
Kiểm soát nhiễm chéo là mục tiêu cốt lõi khi sử dụng Pass Box. Nhiễm chéo có thể xảy ra khi bụi, vi sinh, tạp chất hoặc vật liệu từ khu vực này đi sang khu vực khác ngoài kiểm soát.
Pass Box giúp giảm rủi ro này bằng ba cách: hạn chế mở cửa trực tiếp, ngăn hai cửa mở đồng thời bằng Interlock và hỗ trợ xử lý khí/bề mặt bằng HEPA hoặc UV nếu có.
12. SOP vận hành Pass Box
SOP là quy trình thao tác chuẩn. Với Pass Box, SOP cần quy định rõ cách kiểm tra trước khi dùng, cách vệ sinh vật tư, thời gian chờ, cách bật UV/quạt, điều kiện mở cửa phía nhận và cách ghi nhận bất thường.
Một Pass Box tốt nhưng không có SOP rõ ràng vẫn có thể vận hành sai. Vì vậy, thuật ngữ SOP luôn đi kèm với GMP, kiểm soát nhiễm chéo và đào tạo nhân sự.
Kết luận
Hiểu đúng các thuật ngữ như Interlock, HEPA, UV, chênh áp, ISO 14644, GMP và kiểm soát nhiễm chéo giúp người dùng không chỉ chọn đúng Pass Box mà còn vận hành thiết bị an toàn hơn. Trong phòng sạch, Pass Box chỉ phát huy hiệu quả khi được đặt đúng vị trí, chọn đúng cấu hình, kiểm tra đúng thông số và vận hành theo SOP rõ ràng.
FAQ
1. Thuật ngữ quan trọng nhất khi tìm hiểu Pass Box là gì?
Interlock là một trong những thuật ngữ quan trọng nhất vì liên quan trực tiếp đến việc ngăn hai cửa Pass Box mở đồng thời.
2. Static Pass Box và Dynamic Pass Box khác nhau ở đâu?
Static Pass Box là khoang trung chuyển tĩnh, không có quạt và HEPA. Dynamic Pass Box có quạt và HEPA để hỗ trợ làm sạch không khí trong khoang.
3. Đèn UV trong Pass Box có thay thế vệ sinh vật tư không?
Không. UV chỉ hỗ trợ khử khuẩn bề mặt được chiếu trực tiếp, không thay thế việc lau vệ sinh và kiểm soát bao bì vật tư.
4. HEPA H13 và H14 khác nhau thế nào?
Theo EN 1822, H13 đạt hiệu suất tối thiểu 99,95% tại MPPS, trong khi H14 đạt 99,995% tại MPPS.
5. Pass Box có liên quan đến ISO 14644 không?
Có. ISO 14644 liên quan đến phân loại và kiểm soát cấp sạch; Pass Box là thiết bị hỗ trợ trung chuyển vật tư mà không làm ảnh hưởng đến cấp sạch phòng sạch.
