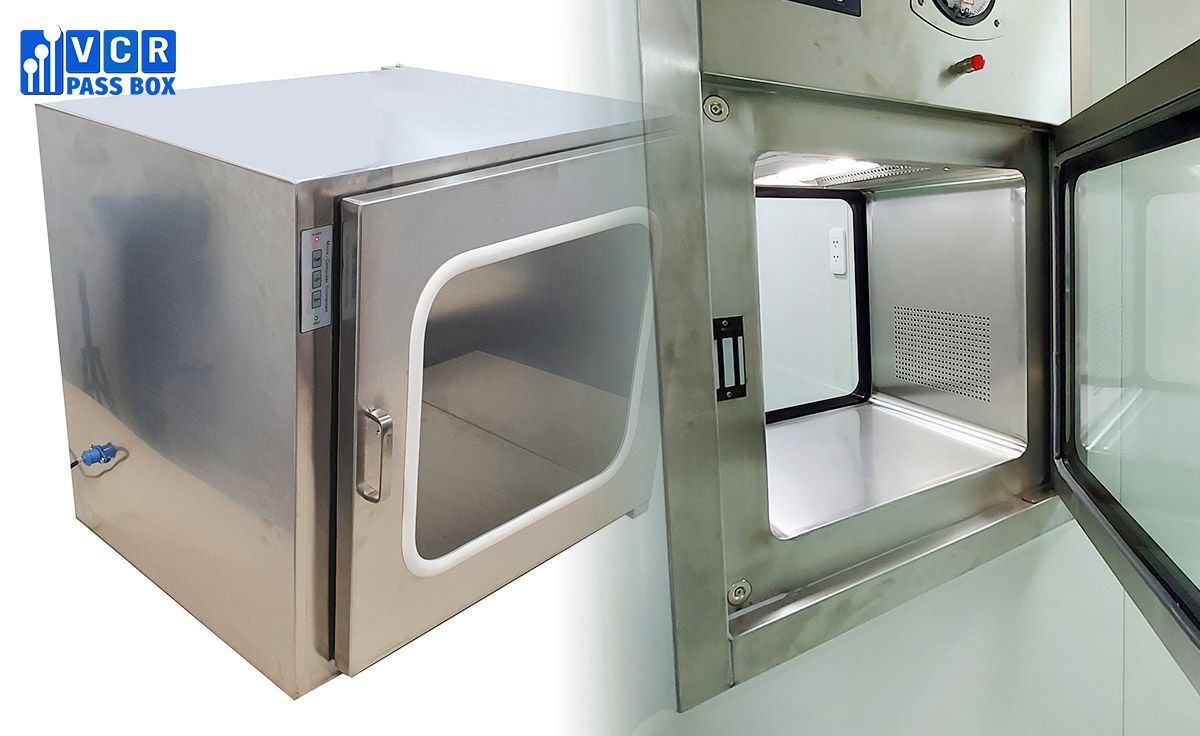

Hộp trung chuyển Passbox là gì?

Hộp trung chuyển Passbox là thiết bị trung chuyển vật phẩm giữa hai khu vực có yêu cầu kiểm soát sạch khác nhau hoặc giữa hai phòng trong cùng hệ thống phòng sạch. Thiết bị thường được lắp âm tường, có hai cửa đối diện nhau và hệ thống interlock để tránh hai cửa mở cùng lúc.

Trong phòng sạch dược phẩm và thực phẩm, việc di chuyển vật tư qua cửa phòng thường xuyên có thể làm xáo trộn áp suất, ảnh hưởng đến hướng luồng khí và làm tăng nguy cơ nhiễm chéo. Passbox giúp tạo một buồng chuyển tiếp có kiểm soát, cho phép vật phẩm đi qua mà không làm thông trực tiếp hai khu vực.

Passbox còn được gọi bằng nhiều tên khác như hộp trung chuyển phòng sạch, Pass Box, Pass Through Box hoặc Transfer Hatch. Tùy mức độ kiểm soát, doanh nghiệp có thể lựa chọn Static Passbox, Dynamic Passbox hoặc VHP Passbox.

dynamic-pass-box-operations

Vì sao phòng sạch dược phẩm và thực phẩm cần Passbox?

Phòng sạch dược phẩm và thực phẩm cần Passbox vì đây là những môi trường có yêu cầu kiểm soát nhiễm bẩn rất cao. Trong quá trình sản xuất, các vật phẩm như nguyên liệu, dụng cụ, bao bì, mẫu kiểm nghiệm, hồ sơ lô hoặc bán thành phẩm thường phải di chuyển giữa các khu vực khác nhau. Nếu không có thiết bị trung chuyển phù hợp, việc mở cửa phòng liên tục có thể làm tăng nguy cơ bụi, vi sinh hoặc tạp chất đi vào khu vực sạch hơn.

Trong nhà máy dược phẩm, nhiễm chéo có thể ảnh hưởng trực tiếp đến chất lượng, độ an toàn và tính tuân thủ GMP của sản phẩm. Trong nhà máy thực phẩm, nhiễm chéo có thể gây rủi ro về vi sinh, dị ứng, mùi, bụi bột hoặc lẫn tạp chất giữa các khu vực chế biến. Vì vậy, Passbox là một thiết bị quan trọng để tách luồng người và luồng vật tư.

Thay vì nhân sự phải đi qua cửa phòng sạch để đưa vật phẩm, vật tư được chuyển qua Passbox. Điều này giúp giảm số lần mở cửa phòng, hạn chế xáo trộn áp suất và hỗ trợ hệ thống HVAC duy trì điều kiện vận hành ổn định hơn.

Vai trò của Passbox trong kiểm soát nhiễm chéo

Vai trò quan trọng nhất của Passbox là kiểm soát nhiễm chéo khi chuyển vật phẩm giữa hai khu vực. Khi một cửa Passbox mở, cửa còn lại sẽ được khóa bằng interlock. Sau khi vật phẩm được đặt vào và cửa đầu tiên đóng lại, cửa phía còn lại mới được phép mở. Cơ chế này giúp tránh trao đổi không khí trực tiếp giữa hai phòng.

Trong phòng sạch dược phẩm, Passbox giúp hạn chế nguy cơ mang bụi hoạt chất, vi sinh, sợi vải, tạp chất hoặc vật liệu bao bì từ khu vực này sang khu vực khác. Điều này đặc biệt quan trọng tại các khu vực cân nguyên liệu, pha chế, đóng gói, kiểm nghiệm, phòng vô trùng hoặc phòng có cấp sạch khác nhau.

Trong phòng sạch thực phẩm, Passbox hỗ trợ giảm nguy cơ lẫn chéo nguyên liệu, bao bì, vi sinh và tạp chất. Với các nhà máy sản xuất thực phẩm chức năng, đồ uống, sữa, bánh kẹo, gia vị hoặc thực phẩm chế biến, kiểm soát luồng vật tư qua Passbox giúp quy trình sản xuất sạch và ổn định hơn.

Vai trò của Passbox trong duy trì áp suất phòng sạch

Passbox không chỉ giúp chuyển vật phẩm mà còn hỗ trợ duy trì chênh lệch áp suất giữa các khu vực. Trong phòng sạch, áp suất thường được thiết kế theo hướng từ khu vực sạch hơn sang khu vực kém sạch hơn, hoặc theo yêu cầu kiểm soát riêng của từng quy trình.

Nếu cửa phòng mở thường xuyên, áp suất có thể dao động, luồng khí có thể đảo chiều và bụi từ khu vực ngoài có thể đi vào phòng sạch. Passbox giúp giảm nhu cầu mở cửa chính, nhờ đó hạn chế xáo trộn áp suất và giúp hệ thống HVAC phòng sạch vận hành ổn định hơn.

Với những khu vực quan trọng, doanh nghiệp có thể kết hợp Passbox với interlock, đồng hồ đo chênh lệch áp suất, đèn báo trạng thái cửa và quy trình vệ sinh vật phẩm trước khi trung chuyển. Cách này giúp tăng mức độ kiểm soát và phù hợp hơn với yêu cầu GMP.

Static Passbox là gì?

Static Passbox là loại hộp trung chuyển không có quạt và không có lọc HEPA. Thiết bị chủ yếu dùng để chuyển vật phẩm giữa hai khu vực có cấp sạch tương đương hoặc có yêu cầu kiểm soát cơ bản. Cơ chế chính của Static Passbox là buồng kín, hai cửa đối diện và hệ thống interlock.

Static Passbox phù hợp để chuyển hồ sơ, dụng cụ, bao bì sạch, vật tư phụ hoặc các vật phẩm không yêu cầu luồng khí sạch chủ động trong quá trình trung chuyển. Ưu điểm của loại này là cấu tạo đơn giản, dễ sử dụng, chi phí hợp lý và phù hợp với nhiều khu vực trong nhà máy dược phẩm và thực phẩm.

Khi chọn Static Passbox, cần chú ý kích thước buồng, vật liệu inox, độ kín cửa, hệ thống interlock, đèn UV nếu có, đèn chiếu sáng, kính quan sát và khả năng vệ sinh. Thiết bị phòng sạch VCR có thể tư vấn cấu hình phù hợp theo kích thước vật phẩm và vị trí lắp đặt thực tế.

Dynamic Passbox là gì?

Dynamic Passbox là loại hộp trung chuyển có quạt, lọc HEPA và luồng khí sạch bên trong buồng. Thiết bị giúp giảm hạt bụi trên bề mặt vật phẩm và tạo điều kiện trung chuyển sạch hơn so với Static Passbox. Một số Dynamic Passbox còn có đồng hồ đo chênh lệch áp suất để theo dõi tình trạng lọc HEPA.

Dynamic Passbox phù hợp khi vật phẩm được chuyển từ khu vực kém sạch hơn vào khu vực sạch hơn, hoặc khi nhà máy cần kiểm soát hạt tốt hơn trong quá trình trung chuyển. Trong phòng sạch dược phẩm, loại này thường dùng tại khu vực cấp phát vật tư, phòng cân, pha chế, đóng gói hoặc khu vực có yêu cầu GMP cao hơn.

Trong ngành thực phẩm, Dynamic Passbox có thể dùng cho khu vực sản xuất thực phẩm chức năng, sữa, đồ uống, thực phẩm đóng gói, khu vực cân nguyên liệu hoặc phòng sạch kiểm nghiệm. Khi chọn thiết bị, cần kiểm tra hiệu suất lọc HEPA, lưu lượng gió, cấp sạch trong buồng, đồng hồ đo chênh lệch áp suất, interlock và hồ sơ kỹ thuật.

VHP Passbox là gì?

VHP Passbox là loại hộp trung chuyển có chức năng khử nhiễm bằng Vaporized Hydrogen Peroxide, nghĩa là hydrogen peroxide dạng hơi. Thiết bị được dùng khi vật phẩm cần được khử nhiễm vi sinh trước khi chuyển vào khu vực sạch hoặc khu vực kiểm soát nghiêm ngặt.

Trong phòng sạch dược phẩm, VHP Passbox thường được cân nhắc cho khu vực vô trùng, phòng thí nghiệm vi sinh, trung tâm kiểm nghiệm, khu sản xuất sinh phẩm hoặc các dây chuyền có rủi ro nhiễm khuẩn cao. Thiết bị giúp giảm tải vi sinh trên bề mặt vật phẩm trước khi đưa vào khu vực có yêu cầu sạch cao.

Với ngành thực phẩm, VHP Passbox có thể phù hợp cho các khu vực kiểm soát vi sinh nghiêm ngặt, phòng thí nghiệm thực phẩm hoặc khu vực có yêu cầu vệ sinh đặc biệt. Tuy nhiên, đây là thiết bị có yêu cầu kỹ thuật cao, cần xem xét chu trình khử nhiễm, thời gian sục khí, thời gian phân hủy, an toàn H2O2 và yêu cầu thẩm định.

Cấu tạo cơ bản của hộp trung chuyển Passbox

Một hộp trung chuyển Passbox thường gồm thân vỏ inox, buồng trung chuyển, hai cửa đối diện, gioăng kín, tay nắm, bản lề, kính quan sát, đèn chiếu sáng, đèn UV tùy chọn, hệ thống interlock và bảng điều khiển. Với Dynamic Passbox, thiết bị có thêm quạt, lọc HEPA, miệng gió, hồi gió và đồng hồ đo chênh lệch áp suất.

Vật liệu phổ biến là inox 304 hoặc inox 316 tùy yêu cầu sản xuất. Bề mặt trong buồng cần nhẵn, dễ vệ sinh, hạn chế góc chết và hạn chế tích tụ bụi. Cửa cần đóng kín, chắc chắn và có cơ chế khóa liên động ổn định.

Interlock là bộ phận rất quan trọng. Khi một cửa mở, cửa còn lại phải khóa. Nếu hai cửa mở cùng lúc, hai khu vực có thể thông nhau trực tiếp, làm mất kiểm soát áp suất và tăng nguy cơ nhiễm chéo.

Lưu ý khi chọn Passbox cho phòng sạch dược phẩm

Khi chọn Passbox cho phòng sạch dược phẩm, doanh nghiệp cần xác định rõ vật phẩm cần chuyển, cấp sạch hai bên, hướng di chuyển vật tư, tần suất sử dụng và mức độ rủi ro nhiễm chéo. Với khu vực GMP, không nên chỉ chọn theo kích thước và giá, mà cần xem xét cả yêu cầu kiểm soát sạch và hồ sơ nghiệm thu.

Nếu chuyển vật tư thông thường giữa hai khu vực sạch tương đương, Static Passbox có thể phù hợp. Nếu chuyển vật phẩm vào khu vực sạch hơn, Dynamic Passbox thường là lựa chọn an toàn hơn. Nếu cần khử nhiễm vi sinh trước khi đưa vào khu vực vô trùng hoặc khu vực kiểm soát nghiêm ngặt, nên cân nhắc VHP Passbox.

Các yếu tố cần kiểm tra gồm vật liệu inox, độ kín cửa, interlock, lọc HEPA, đèn UV, đồng hồ đo chênh lệch áp suất, khả năng vệ sinh, CO/CQ, chứng chỉ lọc, bản vẽ kỹ thuật, hướng dẫn vận hành và yêu cầu IQ/OQ nếu có.

Lưu ý khi chọn Passbox cho phòng sạch thực phẩm

Trong phòng sạch thực phẩm, Passbox cần phù hợp với đặc điểm nguyên liệu, bao bì, dụng cụ và sản phẩm. Với các khu vực có nguy cơ bụi bột, mùi, dị ứng hoặc vi sinh, doanh nghiệp cần xem xét kỹ hướng di chuyển vật tư và nguy cơ lẫn chéo giữa các công đoạn.

Static Passbox có thể dùng cho chuyển bao bì sạch, dụng cụ, hồ sơ hoặc vật tư phụ. Dynamic Passbox phù hợp hơn khi cần kiểm soát bụi, hạt hoặc yêu cầu sạch cao hơn. Với phòng kiểm nghiệm thực phẩm hoặc khu vực kiểm soát vi sinh, có thể cân nhắc cấu hình có lọc HEPA, UV hoặc giải pháp khử nhiễm phù hợp.

Ngoài ra, thiết bị cần dễ vệ sinh, bề mặt inox nhẵn, ít khe hở, không tạo điểm tích tụ bụi hoặc cặn thực phẩm. Thiết kế nên hỗ trợ thao tác nhanh, giảm tiếp xúc tay và phù hợp với quy trình vệ sinh của nhà máy.

Mua hộp trung chuyển Passbox ở đâu?

Doanh nghiệp có thể mua hộp trung chuyển Passbox cho phòng sạch dược phẩm và thực phẩm tại Thiết bị phòng sạch VCR. VCR tư vấn theo đúng ứng dụng thực tế, giúp khách hàng chọn đúng loại Passbox, đúng kích thước, đúng vật liệu, đúng cấu hình và đúng yêu cầu chứng từ.

Thiết bị phòng sạch VCR cung cấp Static Passbox, Dynamic Passbox, VHP Passbox và các thiết bị phòng sạch liên quan như Air Shower, FFU - Fan Filter Unit, HEPA Box, Clean Booth, Interlock, đồng hồ đo chênh lệch áp suất, đèn phòng sạch, cửa phòng sạch và lọc HEPA/ULPA.

Khi cần tư vấn, doanh nghiệp nên cung cấp kích thước vật phẩm, vị trí lắp đặt, cấp sạch hai bên, hướng di chuyển vật tư, yêu cầu lọc HEPA, đèn UV, interlock, VHP, CO/CQ, bản vẽ và thời gian giao hàng. Từ đó, VCR có thể đề xuất giải pháp phù hợp cho từng dự án GMP, dược phẩm và thực phẩm.

Câu hỏi thường gặp

Hộp trung chuyển Passbox dùng để làm gì?

Hộp trung chuyển Passbox dùng để chuyển vật tư, dụng cụ, bao bì, mẫu thử hoặc bán thành phẩm giữa hai khu vực trong phòng sạch mà không cần mở cửa phòng trực tiếp. Thiết bị giúp hạn chế xáo trộn áp suất, giảm bụi, vi sinh và nguy cơ nhiễm chéo. Trong nhà máy dược phẩm và thực phẩm, Passbox là giải pháp quan trọng để tách luồng người và luồng vật tư.

Passbox có bắt buộc trong phòng sạch dược phẩm không?

Passbox thường được sử dụng trong phòng sạch dược phẩm để hỗ trợ kiểm soát nhiễm chéo, duy trì áp suất và giảm việc mở cửa phòng. Việc có bắt buộc hay không phụ thuộc vào thiết kế nhà máy, quy trình sản xuất, mức độ rủi ro và yêu cầu GMP của từng dự án. Với các khu vực cần chuyển vật tư thường xuyên, Passbox gần như là thiết bị rất cần thiết.

Phòng sạch thực phẩm nên dùng Static Passbox hay Dynamic Passbox?

Nếu chỉ chuyển bao bì sạch, hồ sơ hoặc dụng cụ giữa các khu vực có yêu cầu kiểm soát cơ bản, Static Passbox có thể phù hợp. Nếu cần kiểm soát bụi, hạt hoặc chuyển vật phẩm từ khu vực kém sạch hơn vào khu vực sạch hơn, Dynamic Passbox là lựa chọn tốt hơn. Thiết bị phòng sạch VCR có thể tư vấn loại phù hợp theo quy trình thực tế.

Passbox có cần đèn UV không?

Đèn UV có thể được trang bị trong Passbox để hỗ trợ kiểm soát vi sinh trên bề mặt trong một số ứng dụng. Tuy nhiên, UV không thay thế hoàn toàn vệ sinh, khử khuẩn hoặc quy trình vận hành chuẩn. Khi chọn Passbox có UV, cần xem xét loại vật phẩm, thời gian chiếu, yêu cầu an toàn và quy trình GMP của nhà máy.

Passbox có cần đồng hồ đo chênh lệch áp suất không?

Dynamic Passbox thường nên có đồng hồ đo chênh lệch áp suất để theo dõi tình trạng lọc HEPA. Khi chênh áp qua lọc tăng bất thường, có thể lọc đã bám bụi hoặc hệ thống khí cần kiểm tra. Với Static Passbox, đồng hồ đo chênh lệch áp suất thường không phải cấu hình bắt buộc, trừ khi dự án có yêu cầu giám sát riêng.

Kết luận

Hộp trung chuyển Passbox là thiết bị quan trọng trong phòng sạch dược phẩm và thực phẩm, giúp chuyển vật phẩm an toàn, hạn chế mở cửa phòng, kiểm soát nhiễm chéo và duy trì áp suất ổn định. Việc lựa chọn Static Passbox, Dynamic Passbox hay VHP Passbox cần dựa trên cấp sạch, vật phẩm trung chuyển, tần suất sử dụng và mức độ rủi ro của từng khu vực.

Nếu doanh nghiệp cần mua hộp trung chuyển Passbox cho nhà máy dược phẩm, thực phẩm, thực phẩm chức năng, mỹ phẩm hoặc phòng thí nghiệm, hãy liên hệ Thiết bị phòng sạch VCR để được tư vấn đúng loại, đúng kích thước, đúng cấu hình và phù hợp với yêu cầu vận hành thực tế.
